Заземление в частном доме: как сделать контур, чтобы не убило током

Практическое руководство по устройству заземления в частном доме

---

Заземление в частном доме — это не дань моде, а вопрос выживания. Когда ко мне приходят с вопросом, как сделать заземление в частном доме, я первым делом объясняю: без нормального контура стиралка или бойлер могут ударить током. И это не «может быть, пронесёт» — это вопрос времени.

Расскажу, как я делаю заземление на объектах. Без сложных формул, простыми словами. Чтобы вы сами могли понять, что к чему, или хотя бы проконтролировать тех, кто будет делать. Ориентируемся на схему заземления частного дома — это самый частый вариант.

УЗО или дифавтомат? Как выбрать защиту для квартиры

Читать →

---

🔹 Зачем нужно заземление в частном доме

Объясняю на пальцах. В любой технике есть корпус. Если внутри пробьёт изоляцию, фаза попадёт на корпус. Ты касаешься стиралки — и получаешь удар. Без заземления этот ток ищет путь через тебя в землю. С заземлением — он уходит по проводу в землю, а автомат или УЗО отключают линию.

Кроме того, заземление нужно для работы УЗО (чтобы оно чувствовало утечку) и для защиты техники от статики и скачков. В общем, вещь обязательная.

---

🔹 Заземление в частном доме: нормативы сопротивления

Многие спрашивают: «А какое сопротивление должно быть?» Это главный показатель. Чем меньше сопротивление, тем лучше ток уходит в землю. Нормы прописаны в ПУЭ (Правила устройства электроустановок) — это наша с вами библия.

Для частного дома есть два ключевых значения:

• 30 Ом — стандартное требование для обычного частного дома без особых условий. Это базовый минимум.
• 10 Ом — если в доме есть газовый котёл, газовая колонка или другое газоиспользующее оборудование. Газовые службы строго следят за этим — без нормального заземления котёл не подключат.

Важный нюанс: если грунт на участке плохо проводит ток (сухой песок, скала), норму могут скорректировать в сторону увеличения. Но это исключение, а не правило.

Правильное заземление в частном доме начинается с расчёта сопротивления. Не пропускайте этот шаг.

Автоматы для бытовых щитков: как выбрать и подключить

Читать →

---

🔹 Модульно-штыревое заземление в частном доме

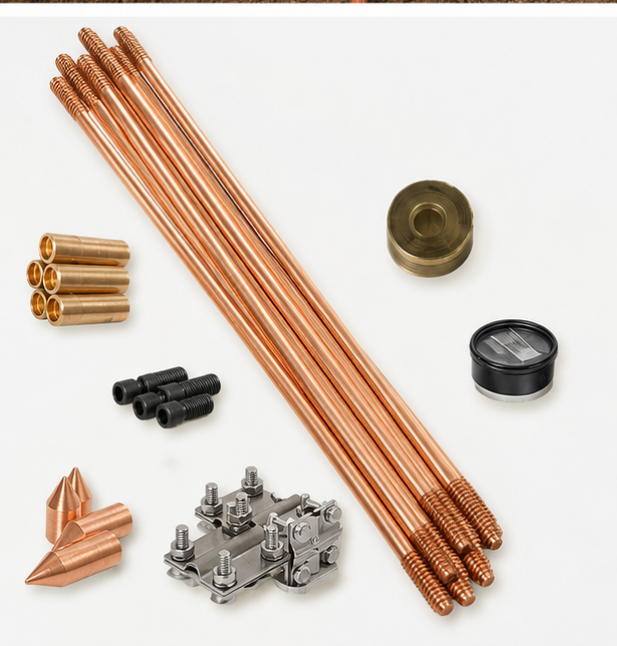

Типовой комплект для заземления в частном доме. Всё, что нужно, в одной коробке.

Раньше я всегда делал треугольник из уголка — копал, варил, забивал кувалдой. Пока не попробовал готовый комплект. Теперь на некоторых объектах использую только его. Многие спрашивают: «Штыревое заземление или треугольник — что лучше?» Отвечу: если бюджет позволяет, берите штыревое — оно быстрее монтируется и даёт более глубокий электрод.

Что это такое: Набор из оцинкованных или омеднённых стальных стержней длиной 1,2–1,5 м, соединительных муфт, наконечника и зажимов. Продаётся в коробке. Всё заводское, ничего самому гнуть-сваривать не надо.

Заземление в частном доме можно сделать двумя способами: классический треугольник из уголка или современный штыревой комплект. Оба рабочие, но штыревой требует меньше грязной работы.

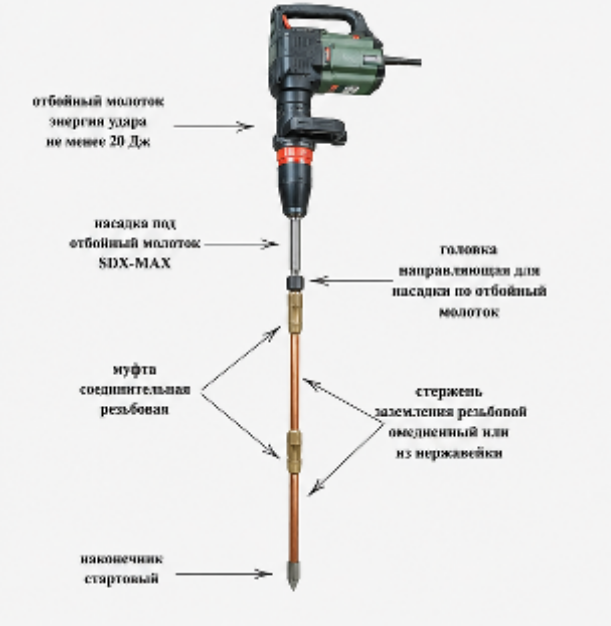

Как выглядит процесс монтажа (проверял на себе):

1. Выбираешь место в 1–2 метрах от фундамента.

2. Копаешь небольшую ямку или траншею глубиной 50–70 см.

3. Берёшь первый стержень, накручиваешь на него заострённый наконечник снизу и муфту сверху.

4. Вставляешь в муфту специальную ударную головку, соединяешь с перфоратором (сила удара нужна 20–25 Дж — обычный перфос с режимом долбления подходит).

5. Забиваешь стержень в землю, пока над поверхностью не останется 20–30 см.

6. Выкручиваешь ударную головку, накручиваешь следующий стержень через муфту. Внутрь муфты заливаешь токопроводящую пасту — для лучшего контакта.

7. Снова надеваешь головку и добиваешь дальше.

И так до нужной глубины (обычно 3–6 метров).

Штырь, забитый в землю на нужную глубину. Торчит только верхняя часть с резьбой. Глубина штыря — 4,5 метра.

Что получается в итоге: В земле один глубокий вертикальный электрод. Сопротивление у него часто даже лучше, чем у треугольника из трёх коротких штырей. Особенно если грунт сухой или песчаный.

Как подключать к дому: На последнем стержне (который торчит из земли) есть специальный зажим. К нему крепишь медный провод в изоляции (сечением от 10 мм²) или стальную полосу.

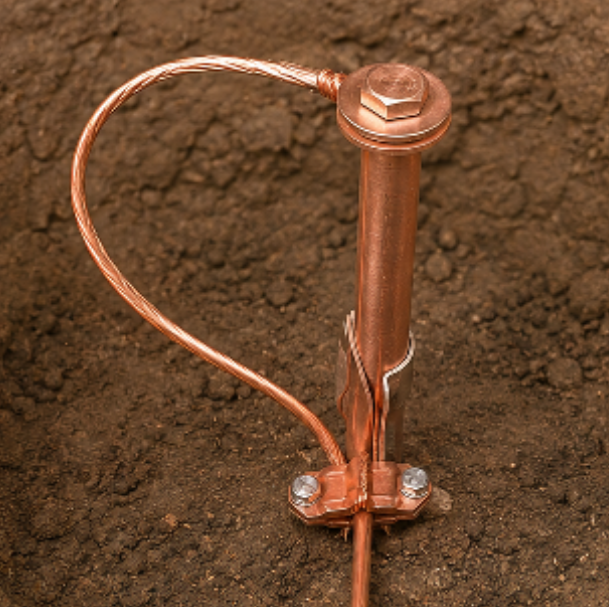

Подключение медного провода к штырю через специальный зажим. Никакой сварки — только затянуть болты.

Второй конец — на заземляющую шину в щитке. Всё. Никакой сварки.

Главные плюсы, которые я заметил:

• Мало земли копать. Не нужна траншея под весь треугольник. Достаточно ямы под один штырь и канавки для провода к дому.
• Без сварки. Соединения — на муфтах и зажимах. Справится один человек.
• Можно нарастить в глубину. Если забил 3 метра, а сопротивление всё равно высокое (песок, скала), накручиваешь ещё стержни и забиваешь дальше — до 6–10 метров, пока не добьёшься нормы.
• Долговечность. Оцинковка или омеднение держат коррозию лучше чёрного металла. Производители обещают 30–100 лет службы.

Минус один — цена. Штыревое заземление цена готового комплекта (4–6 стержней, муфты, наконечник, зажимы) — от 5 до 15 тысяч рублей. Треугольник из уголка и полосы обойдётся в 2–3 тысячи. Но время и нервы тоже деньги.

Стандарты электромонтажа: розетки, штробы, крепёж

Читать →

---

🔹 Из какого материала делать заземление — мой опыт (классический способ)

Перепробовал много вариантов. Вот что реально работает и служит долго.

Вертикальные электроды (штыри, которые вбиваются в землю):

• Стальной уголок 50х50х5 мм, длина 2–3 метра. Уголок проще вбивать, он не гнётся.
• Стальная труба диаметром от 32 мм, стенка не менее 3,5 мм. Тоже нормальный вариант, но дороже.
• Что НЕЛЬЗЯ использовать: арматуру. У неё калёная поверхность, ток по ней идёт плохо, а в земле она быстро ржавеет. Забудьте.

Горизонтальная обвязка (соединяет штыри):

• Стальная полоса 40х4 мм или 30х4 мм. Именно полоса, а не кругляк — у неё большая площадь контакта с землёй.
• Для соединения штырей со щитком — такая же полоса или медный провод сечением от 10 мм² (если ведёте по стене).

Что я использую чаще всего: три уголка по 2,5 метра + полоса 40х4 на обвязку. Дешево и надёжно. Хватает на 30–50 лет.

---

🔹 Схема контура: треугольник или прямая линия?

Заземлители можно расположить по-разному. Я чаще делаю две схемы:

• Треугольник — классика. Три штыря вбиваются в вершинах равностороннего треугольника. Расстояние между штырями — 1,2–2 метра. Эта схема надёжнее: если один штырь подгниёт, остальные два продолжат работать.
• Линейная схема (в ряд) — когда мало места. Штыри вбиваются вдоль стены дома. Тоже работает, но чуть хуже. Если один штырь отвалится, вся система может посыпаться.

Лично я рекомендую треугольник. Проверено временем.

Пассатижи КВТ Профи 180 мм — что скажу по опыту

Читать →

---

🔹 Классическое заземление в частном доме: пошаговая инструкция

Как бы вы ни делали заземление в частном доме, главное — надёжный контакт с землёй.

Шаг 1. Выбираю место. Отступаю от фундамента дома минимум 1 метр. Чтобы случайно не задеть коммуникации. И место выбираю такое, чтобы потом туда никто не заезжал и не застраивал.

Шаг 2. Копаю траншеи. Глубина траншеи — 50–70 см. Этого достаточно, чтобы не промёрзло зимой. По форме — треугольник со сторонами 1,5–2 метра. Между штырями тоже копаю траншею такой же глубины — для обвязки.

Шаг 3. Вбиваю штыри. Уголки заостряю болгаркой, чтобы легче входили. Вбиваю кувалдой или перфоратором-отбойником на глубину 2–2,5 метра. Над дном траншеи оставляю 15–20 см — чтобы удобно было приваривать полосу. Если грунт твёрдый, сначала бурю скважину на 1,5 метра, потом добиваю кувалдой.

Шаг 4. Обвариваю штыри полосой. Соединяю все три штыря по верху полосой 40х4 мм. Сварка — единственный надёжный способ. Болты в земле быстро окисляются, контакт пропадает. Прогрунтовать и покрасить места сварки — обязательно.

Шаг 5. Веду полосу к дому. От контура до стены дома прокладываю такую же полосу 40х4 мм в траншее. Над землёй оставляю конец, чтобы прикрутить провод к щитку. Место выхода из земли обязательно изолирую — чтобы не ржавело.

Шаг 6. Закапываю. Сначала песок на дно траншеи, потом засыпаю землёй. Утрамбовываю, чтобы не проседало.

Шаг 7. Подключаю к щитку. От полосы к щитку веду медным проводом (не меньше 10 мм²) или той же стальной полосой. В щитке подключаю к главной заземляющей шине (РЕ шине).

---

⚠️ Мои советы и подводные камни

• Не делай заземление в сухой песок или скалу. В сухом песке и камне ток почти не идёт. Придётся бить штыри глубже (до 5–6 метров) или везти глину.
• Не экономь на материале. Оцинкованные штыри дороже, но служат в 2–3 раза дольше обычной чёрной стали. За 20–30 лет чёрная сталь сгниёт.
• Проверяй заземление. После монтажа обязательно измерь сопротивление специальным прибором. Сопротивление должно быть не выше нормы (30 или 10 Ом). Если выше — добавляй ещё штыри.
• Не подключай заземление к трубам водоснабжения или отопления. Это смертельно опасно! При аварии всё станет под напряжение.
• Зимой сопротивление растёт. Из-за промерзания грунта. Заглубляй штыри ниже уровня промерзания, тогда сопротивление будет стабильным круглый год.

---

🧠 Итог: мой чек-лист для устройства заземления

• ✅ Сопротивление: 30 Ом для обычного дома, 10 Ом — если есть газовый котёл.
• ✅ Материал: уголок 50х50х5 или труба ø32 мм — для штырей; полоса 40х4 мм — для обвязки.
• ✅ Схема: треугольник со сторонами 1,5–2 метра — самый надёжный вариант.
• ✅ Глубина: 50–70 см траншея, штыри — на 2–2,5 метра в землю.
• ✅ Соединение: только сварка (для классики) или муфты + зажимы (для модульного комплекта).
• ✅ Проверка: обязательный замер сопротивления после монтажа.

Как сделать заземление в частном доме — теперь у вас есть два пути: классический треугольник сваркой или современный модульно-штыревой комплект. Выбирайте по бюджету и грунту.

---

---
