Реле напряжения и стабилизатор напряжения для частного дома: что выбрать и как подключить

Меня часто спрашивают: «У меня моргает свет, холодильник щёлкает, насос гудит странно. Что делать?» Ответ простой — ставить защиту по напряжению. Сегодня расскажу про реле напряжения и стабилизатор. Что это, чем отличаются, что выбрать для частного дома и как подключить. Без воды, только то, что реально работает.

Я электрик. Вижу, как люди теряют технику из-за скачков. Сгоревший котёл, мёртвый холодильник, выбитый автомат — это не редкость. В частном секторе напряжение гуляет от 160 до 280 вольт. Особенно зимой, когда все включают обогреватели. Одна авария на линии — и у вас в розетке 380 вместо 220. Техника сгорает мгновенно.

---

🔹 Что такое реле напряжения

Реле напряжения — это устройство, которое отключает питание, если напряжение выходит за безопасные пределы. Заводские настройки обычно такие: верхний предел 250–255 вольт, нижний 170–180 вольт. Можно настроить под себя.

Как работает: реле постоянно измеряет напряжение в сети. Пока оно в норме — питание идёт. Как только напряжение выскочило за предел — реле отключает нагрузку. Через заданное время (обычно 30–60 секунд) реле снова включает питание, если напряжение вернулось в норму.

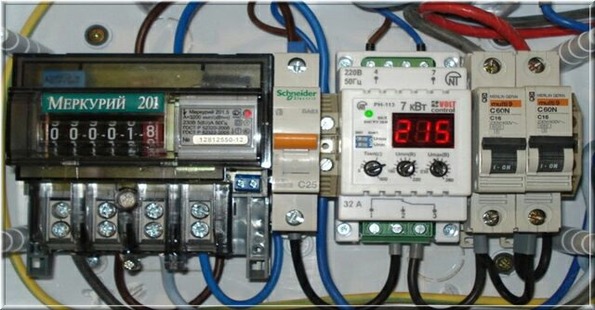

Ставится реле напряжения в щиток, на DIN-рейку. Занимает два-три модуля. Подключается после вводного автомата, до всех групповых автоматов. То есть всё, что есть в доме — свет, розетки, котёл, насос — защищено одним устройством.

📖 Читайте также:

Система уравнивания потенциалов в частном доме: что это и зачем нужно

Читать →

🔹 Что такое стабилизатор напряжения

Стабилизатор напряжения — это устройство, которое не просто отключает питание, а поднимает или опускает напряжение до нормы. Если в сети 160 вольт — стабилизатор поднимет до 220. Если 280 — опустит до 220.

Ставится стабилизатор тоже на вводе, до щитка или сразу после счётчика. Но в отличие от реле, стабилизатор — устройство крупное и тяжёлое. Для дома нужно от 5 до 15 кВт мощности. Это уже не модуль на DIN-рейку, а отдельный шкаф на стене.

Цена у стабилизатора выше, чем у реле. Но он не отключает дом, а продолжает подавать нормальное напряжение. Это важно, если в доме газовый котёл, насос, холодильник с продуктами — техника, которая должна работать постоянно.

🔹 Реле или стабилизатор: что выбрать

Меня часто спрашивают: «Что лучше?» Отвечаю: зависит от ситуации.

Реле напряжения — это защита-выключатель. Дёшево, компактно, надёжно. Если напряжение вышло за пределы — отключило дом. Минус — вы сидите без света, пока напряжение не вернётся в норму. Плюс — цена. Хорошее реле стоит 2–4 тысячи рублей.

Стабилизатор напряжения — это защита-регулятор. Дороже, крупнее, но дом всегда с напряжением 220 вольт. Минус — цена от 10 до 50 тысяч рублей. Плюс — техника работает без перерывов.

Мой совет такой. Если у вас в посёлке напряжение гуляет, но не падает ниже 170 и не поднимается выше 260 — хватит реле. Если ниже 170 или выше 260 — берите стабилизатор. Если в доме газовый котёл с электроникой — стабилизатор обязателен. Котёл не должен отключаться зимой, даже на минуту.

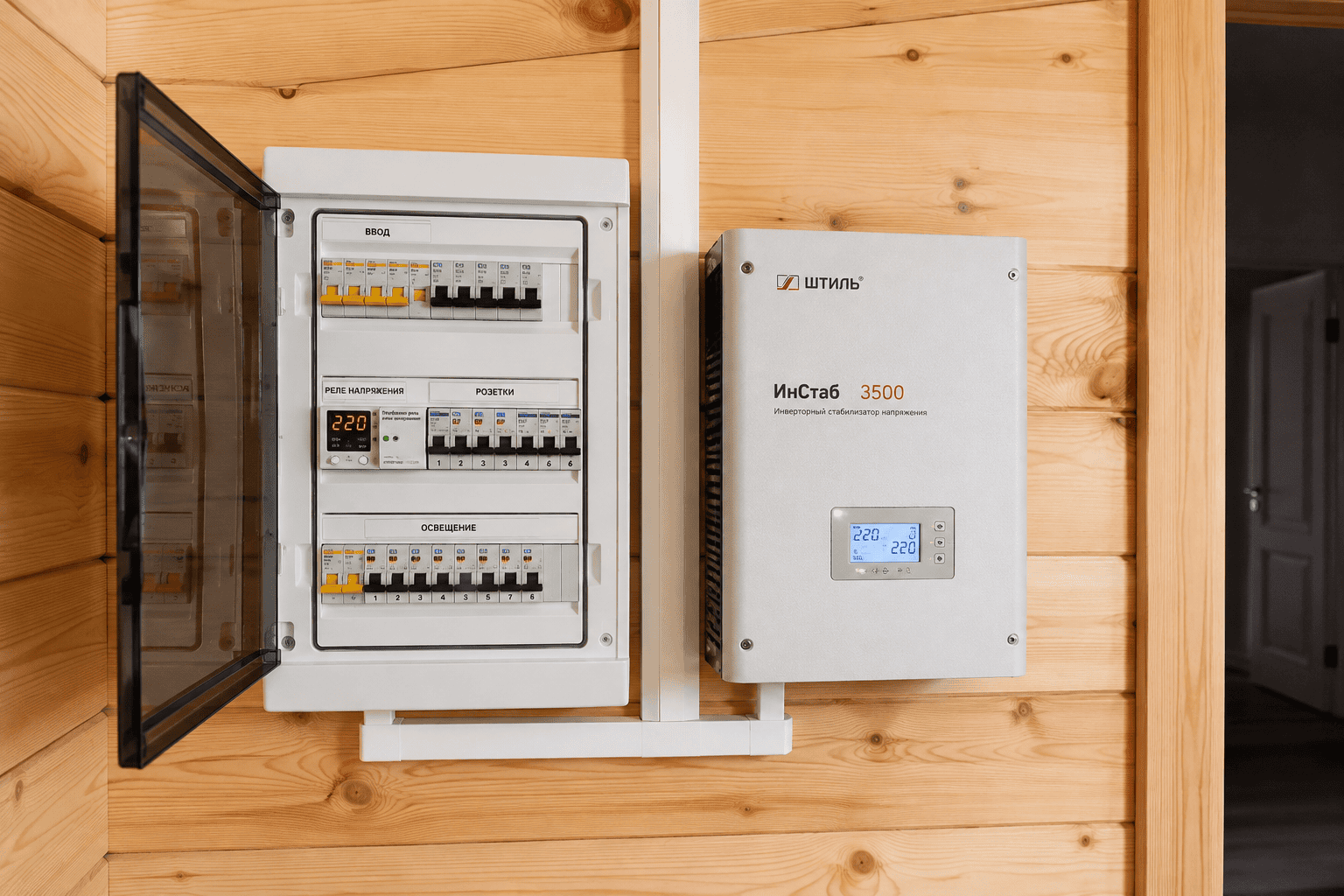

Можно поставить оба устройства. Реле — как аварийная защита в щитке. Стабилизатор — как основное рабочее устройство на вводе. Так делают в домах с дорогой техникой.

📖 Читайте также:

Как выбрать автомат и УЗО правильно: полное руководство от мастера

Читать →

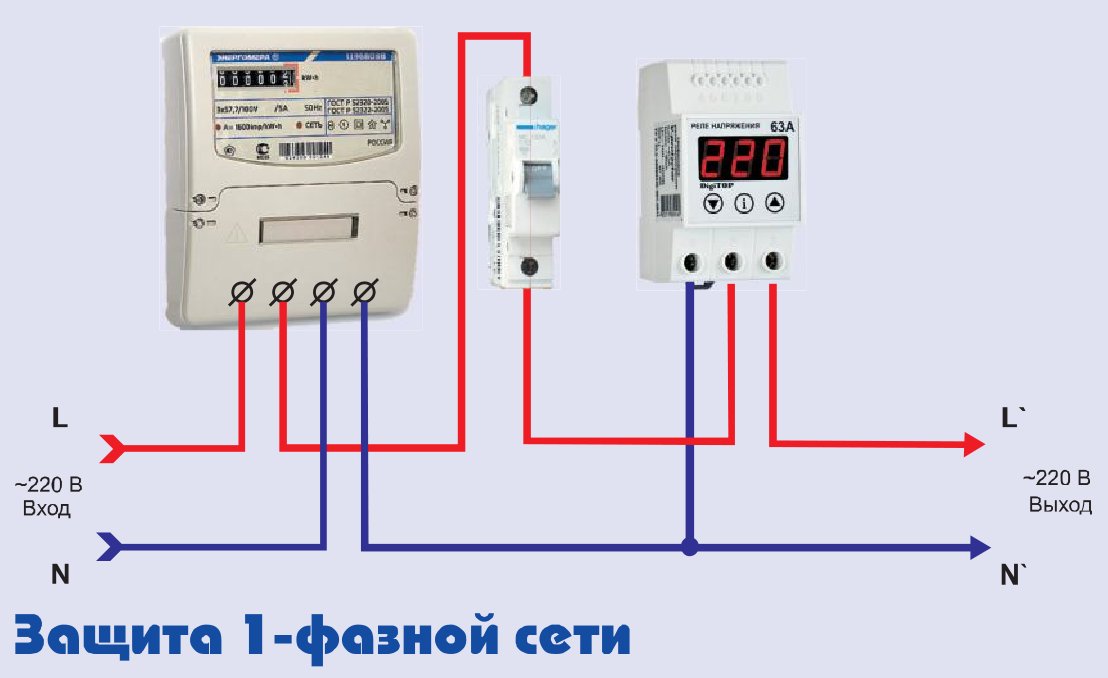

🔹 Схема подключения реле напряжения

Реле напряжения подключается просто. Схема подключения реле напряжения выглядит так:

• Вводной автомат
• Счётчик
• Реле напряжения
• Групповые автоматы (свет, розетки, кухня и т.д.)

Фаза и ноль с выхода счётчика заводятся на вход реле (клеммы L и N). С выхода реле фаза и ноль идут на групповые автоматы. Всё, что после реле — защищено.

Важный момент: сечение провода для подключения реле — такое же, как на вводе. Если вводной кабель 6 мм², то и перемычки от реле до автоматов — 6 мм². На тонком проводе реле будет греться и врать по напряжению.

Некоторые модели реле имеют встроенный вольтметр и показывают текущее напряжение на дисплее. Это удобно — всегда видно, что в сети. Я обычно ставлю реле с дисплеем, чтобы заказчик сам мог контролировать ситуацию.

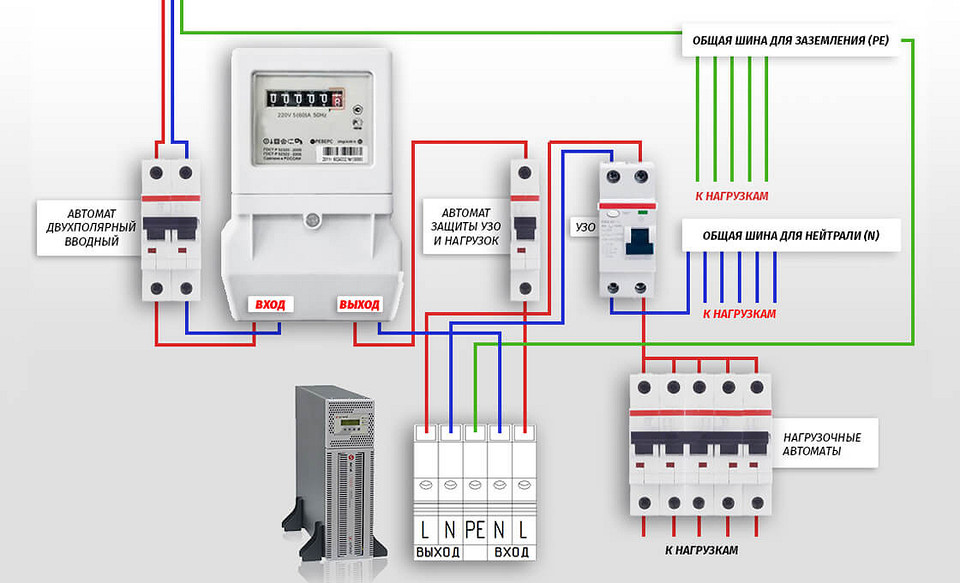

🔹 Схема подключения стабилизатора напряжения

Схема подключения стабилизатора напряжения немного сложнее. Стабилизатор включается последовательно: вводной кабель от счётчика заходит в стабилизатор, а с выхода стабилизатора идёт в щиток.

Схема подключения стабилизатора напряжения выглядит так:

• Вводной автомат на столбе или в щитке учёта
• Счётчик
• Стабилизатор напряжения
• Вводной автомат в домашнем щитке
• Групповые автоматы

Стабилизатор ставится до домашнего щитка. Через него проходит вся нагрузка дома. Поэтому мощность стабилизатора должна быть на 20–30% больше суммарной мощности всех потребителей.

Если стабилизатор на 5 кВт, а дом потребляет 6 кВт — стабилизатор уйдёт в перегрузку и отключится. Считаем просто: складываем мощность котла, насоса, холодильника, освещения, телевизора, чайника, стиральной машины. Умножаем на 1,3. Получаем нужную мощность стабилизатора.

Стабилизатор вешается на стену. Место должно быть сухое, проветриваемое, вдали от газовых труб и легковоспламеняющихся материалов. Расстояние до потолка, стен и мебели — минимум 20 см для вентиляции.

📖 Читайте также:

Заземление в частном доме своими руками — как сделать контур

Читать →

🔹 Частые ошибки при подключении

1. Ставят реле после групповых автоматов. Тогда реле защищает только одну линию, а не весь дом. Реле должно стоять на вводе, сразу после счётчика.
2. Экономят на сечении провода. Подключают реле или стабилизатор проводом 2,5 мм² при вводе 10 мм². Провод греется, контакты плавятся.
3. Ставят стабилизатор в неотапливаемом помещении. Зимой там -20, стабилизатор не рассчитан на такой холод. Читайте инструкцию — у большинства моделей рабочий диапазон от -5 до +40.
4. Не учитывают пусковые токи. Насос или компрессор при запуске потребляет в 3–5 раз больше номинала. Стабилизатор должен выдерживать кратковременную перегрузку.
5. Покупают стабилизатор «на вырост». Если дом потребляет 3 кВт, не надо брать стабилизатор на 15 кВт. Он будет работать вхолостую и потреблять лишнюю электроэнергию.

🔹 Практический совет

Я всегда рекомендую начать с реле напряжения. Это недорого и уже даёт базовую защиту. Поставил — и спите спокойно. Если через месяц-два видите, что реле часто отключает дом (на дисплее есть счётчик отключений) — значит напряжение действительно плохое. Тогда докупаете стабилизатор.

Реле не выбрасываете. Оставляете его в щитке как дополнительную защиту перед стабилизатором. Если стабилизатор выйдет из строя и пропустит высокое напряжение — реле отключит дом.

📖 Читайте также:

Как стелить теплый пол электрический: пошаговая инструкция монтажа от мастера

Читать →

🔹 Заключение

Реле напряжения и стабилизатор — это не роскошь. Это защита техники, которая стоит сотни тысяч рублей. Сгоревший котёл или холодильник — это не гарантийный случай. Скачок напряжения — не заводской брак. Ремонт за ваш счёт.

Поставил реле за 3 тысячи — спас технику на 100 тысяч. Поставил стабилизатор за 20 тысяч — забыл про моргающий свет и гудящий насос. Это работает. Проверено десятками объектов.

Если сомневаетесь, что выбрать — звоните. Приеду, замеряю напряжение, посчитаю нагрузку, подберу оборудование. Сделаю нормально, с гарантией.
