Как стелить теплый пол электрический: пошаговая инструкция монтажа от мастера

Меня часто спрашивают, как стелить теплый пол своими руками. Тема популярная. Люди хотят сэкономить и сделать часть работы сами. Я, как практикующий электрик, расскажу то, что реально знаю и делаю своими руками. Это будет монтаж теплых полов пошаговая инструкция, основанная на личном опыте. Рассказываю подробно, чтобы даже новичок разобрался.

Сразу уточню: я электрик, а не плиточник. Поэтому про стяжку и укладку плитки говорить не буду. Это работа других специалистов. Моя задача — правильно рассчитать, разложить и подключить нагревательный кабель. Чтобы вы могли проконтролировать процесс или сделать эту часть самостоятельно.

Электрический тёплый пол — это не просто провод под плиткой. Это система, которая должна работать годами без проблем. Чтобы так было, нужно понимать, что делаешь на каждом этапе.

---

🔹 Что вообще такое электрический тёплый пол

Если объяснять просто: это нагревательный кабель, уложенный под напольное покрытие. Через него проходит ток, кабель греется и отдаёт тепло полу. А пол уже греет воздух в комнате.

Самый популярный вариант — нагревательный мат. Это тонкий кабель, уже закреплённый змейкой на стекловолоконной сетке. Мат раскатывается по полу как ковёр. Толщина кабеля — 3–4 мм, поэтому он не поднимает уровень пола. Это важно, если у вас уже готова стяжка и вы не планируете её заливать заново.

Второй вариант — кабель в бухте, без сетки. Его раскладывают вручную по монтажной ленте. Обычно применяют, когда нужен тёплый пол на большой площади или когда геометрия комнаты сложная. Я чаще работаю с матами — это проще и быстрее.

🔹 Инструмент, который понадобится

Перед тем как стелить теплый пол электрический, подготовьте инструмент. Вот что я всегда беру с собой:

• Мультиметр — для замера сопротивления кабеля. Без него даже не начинайте.
• Мегаомметр — для проверки сопротивления изоляции. У меня свой, но можно попросить у знакомого электрика.
• Штроборез или перфоратор с насадкой — для штробы в стене под терморегулятор.
• Коронка по бетону на 68 мм — для отверстия под монтажную коробку.
• Строительный нож — разрезать сетку мата и подложку.
• Ножницы по металлу или кусачки — для монтажной ленты.
• Рулетка, карандаш, уровень.
• Фен строительный — иногда нужен, чтобы размягчить кабель на поворотах.
• Изолента, термоусадочная трубка.
• Алюминиевый скотч — проклеивать стыки теплоизоляции.

Вроде мелочи, но без чего-то из этого списка работа встанет.

🔹 Шаг 1. Составляем схему раскладки

Я всегда начинаю с плана на бумаге. Даже если комната простая. Беру лист, рисую помещение и отмечаю:

• Где будет стоять мебель — шкафы, диван, кровать. Под ними тёплый пол не кладут. Кабель будет перегреваться, а мебель — рассыхаться.
• Где стоит унитаз, душевая кабина, стиральная машина — тоже обхожу.
• Отступ от стен — 10–15 см минимум. От радиаторов отопления — 20 см.
• Расположение терморегулятора — обычно на высоте 80–90 см от пола, у входа.

Потом считаю площадь укладки. Например, ванная 3 на 2 метра — это 6 квадратов. Вычитаю душевую (1 квадрат) и отступы от стен. Остаётся примерно 3,5–4 квадрата чистой площади под нагрев. Под эти квадраты и подбираю комплект тёплого пола.

Комплекты продаются готовые — на 2, 3, 4, 5 квадратов и так далее. Беру ближайший, но не больше. Если площадь укладки 3,8 квадрата, беру комплект на 4. Запас в 0,2 квадрата раскладывается без проблем.

📖 Читайте также:

Капитальный монтаж проводки и электрики в квартире

Читать →

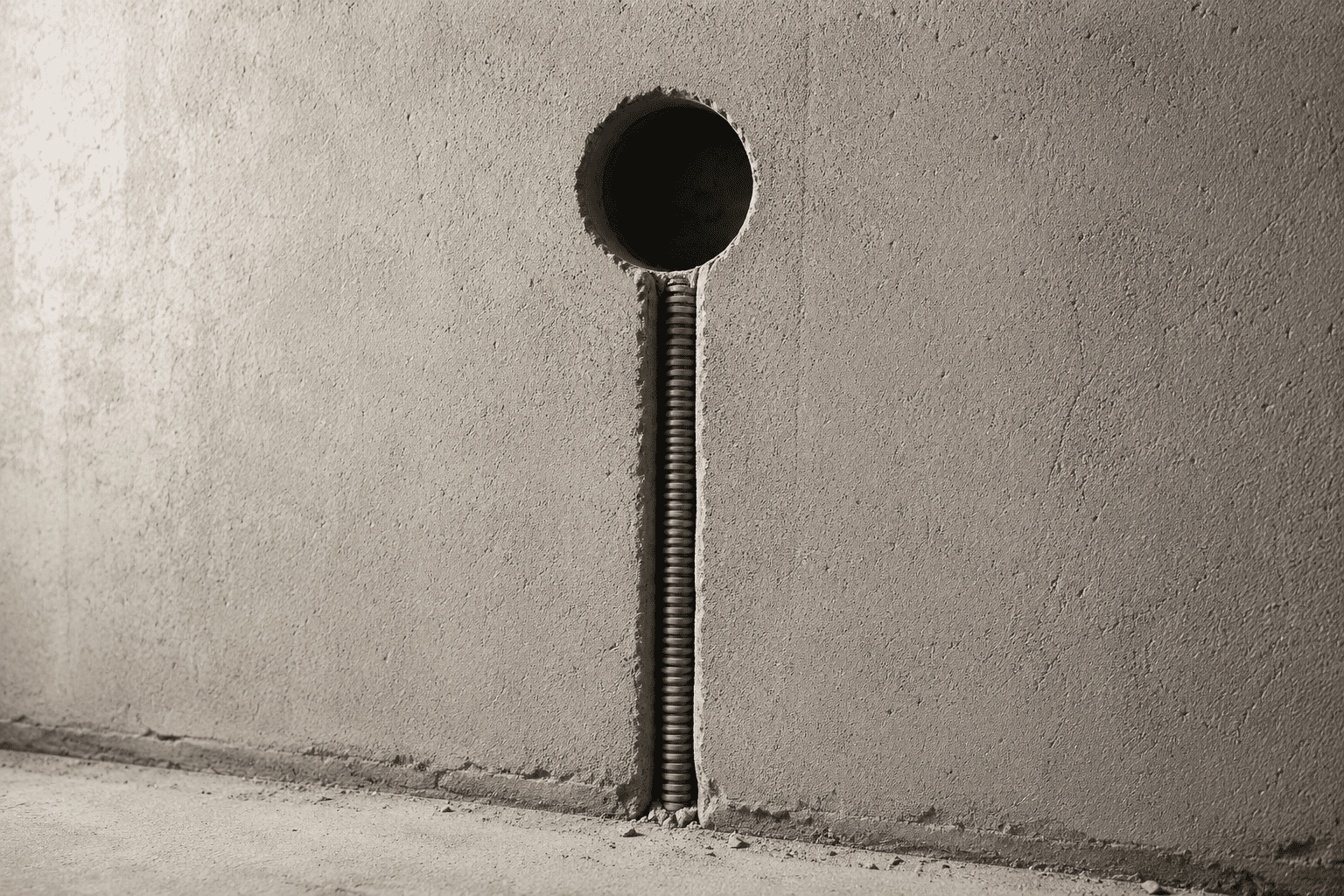

🔹 Шаг 2. Штроба под терморегулятор

Начинаю монтаж электрического теплого пола инструкция с подготовки места для терморегулятора. На стене размечаю центр будущей коробки. Коронкой на 68 мм сверлю отверстие глубиной 45–50 мм. Если стена бетонная, уходит минут 10–15.

От этого отверстия вниз, до самого пола, делаю штробу шириной 20–25 мм и глубиной 20 мм. В эту штробу лягут:

• Провод от нагревательного кабеля к терморегулятору — это два холодных конца.
• Гофрированная трубка с датчиком температуры пола.

Холодные концы — это провода питания нагревательной секции. Они идут от муфты, которая соединяет нагревательный кабель с обычным проводом. Муфта должна находиться в толще стяжки, но не в стене. Поэтому соединение холодных концов с нагревательной секцией я всегда прячу в полу, а не в штробе.

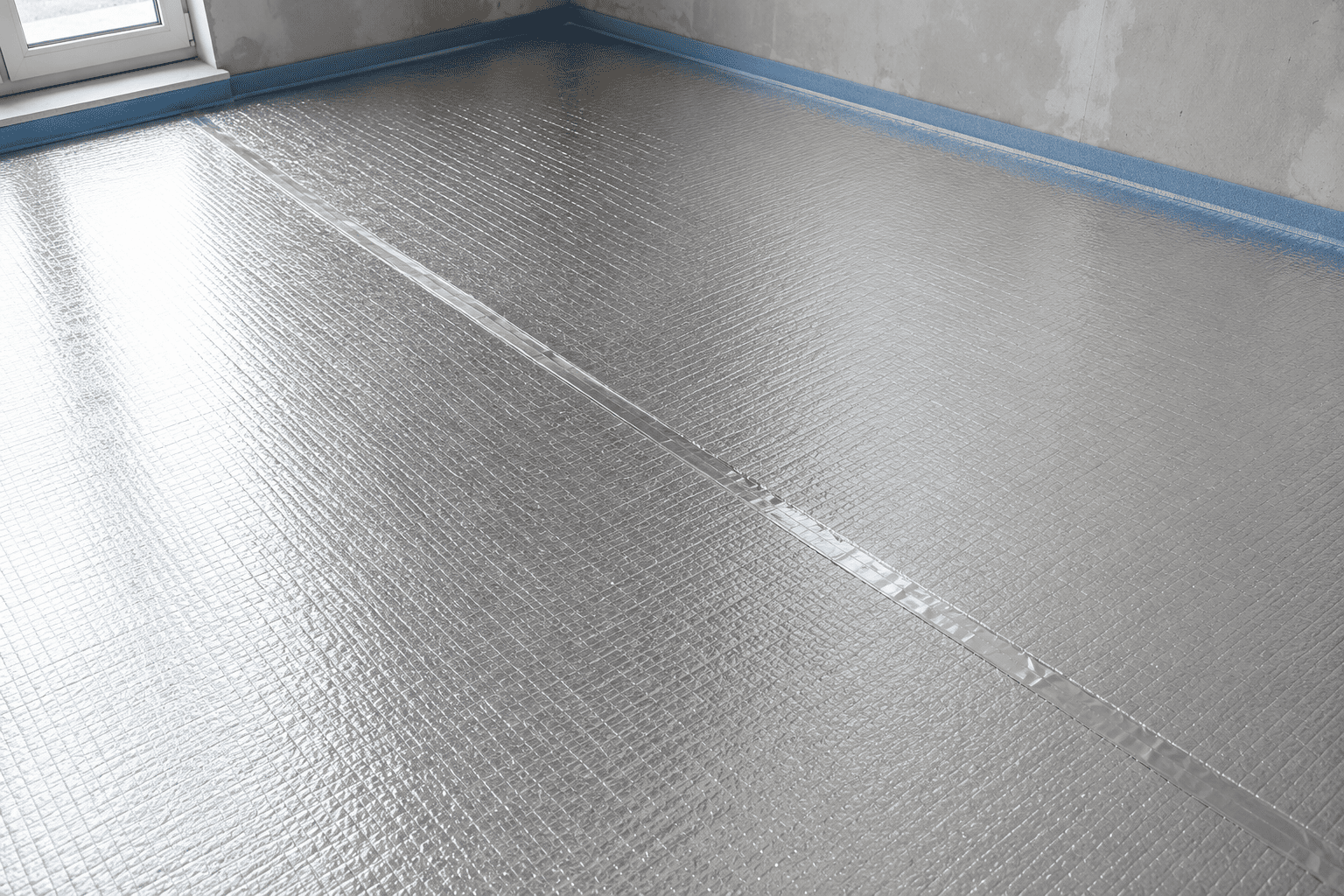

🔹 Шаг 3. Укладка теплоизоляции

Теперь вопрос — как правильно стелить теплый пол, чтобы не греть потолок соседям. Ответ — теплоизоляция. Я всегда её кладу, независимо от того, первый этаж или пятый.

Беру рулонный утеплитель из вспененного полиэтилена с фольгированным покрытием. Толщина 3–5 мм. Раскатываю по всей площади комнаты. Фольгой вверх — это важно. Фольга отражает тепло обратно в помещение.

Стыки между полосами проклеиваю алюминиевым скотчем. Если стык разойдётся, туда попадёт клей или раствор. Это не страшно для кабеля, но нарушит теплоизоляцию.

По периметру комнаты, вдоль стен, прокладываю демпферную ленту. Она компенсирует тепловое расширение стяжки, которую позже зальют плиточники. Без ленты стяжка может треснуть.

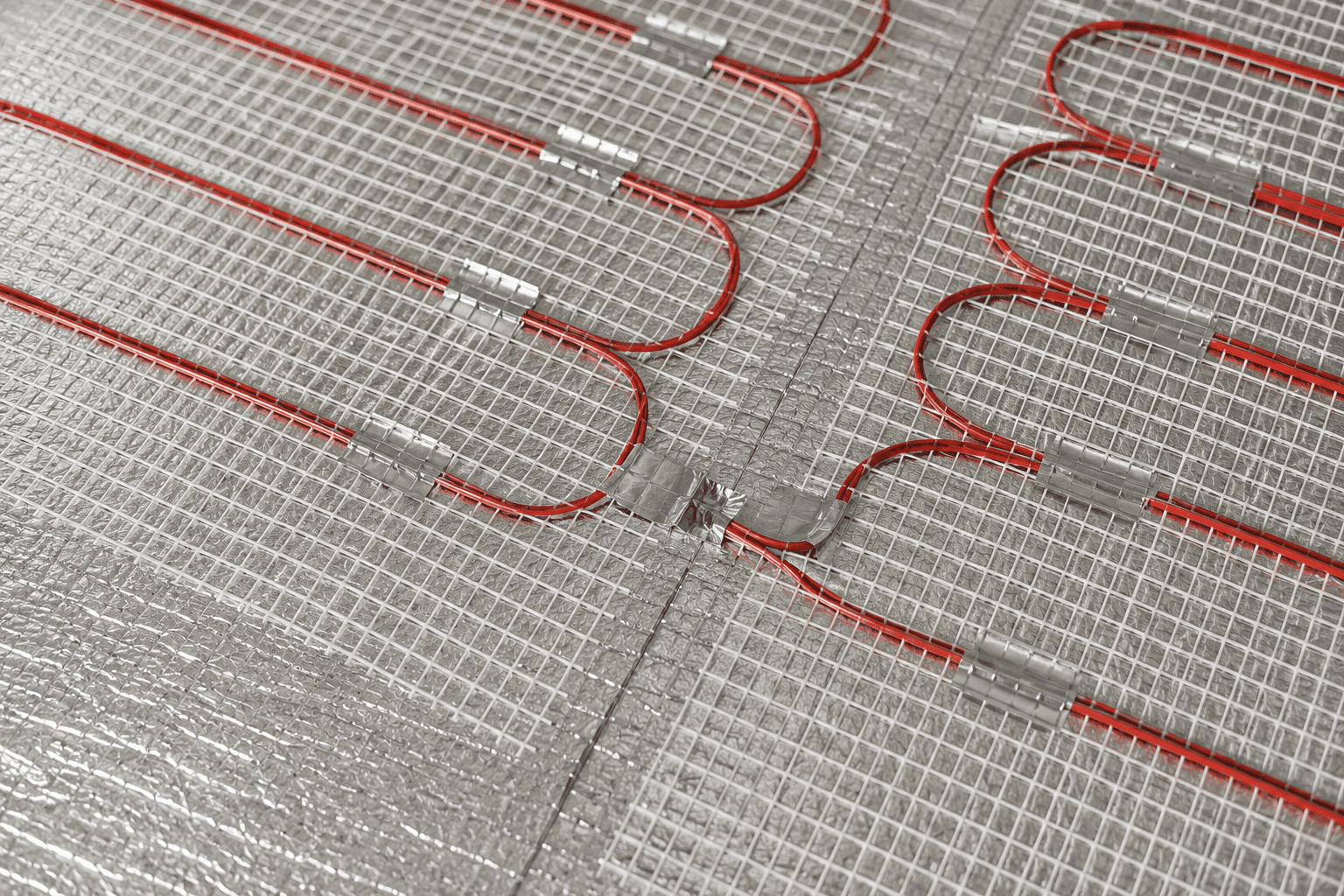

🔹 Шаг 4. Раскладка нагревательного мата

Вот главный этап. Рассказываю подробно, потому что именно здесь новички делают ошибки.

Начинаю раскладку от терморегулятора. Раскатываю мат нагревательным кабелем вниз, сеткой вверх. Мат лежит на фольгированной подложке и слегка к ней прилипает — это удобно.

Когда дохожу до стены, делаю разворот. Как правильно повернуть мат:

1. Разрезаю только сетку — не кабель. Строительным ножом аккуратно режу сетку поперёк, между витками кабеля.
2. Освобождаю кабель от сетки на участке поворота — примерно 15–20 см.
3. Разворачиваю мат на 180 градусов.
4. Приклеиваю кабель к подложке полосками алюминиевого скотча или фиксирую пластиковыми скобами.

Важнейшее правило — нагревательный кабель нельзя резать, укорачивать, завязывать узлом. Если мат длиннее, чем нужно, я не режу кабель. Я отделяю его от сетки и раскладываю змейкой на свободном участке. Делаю петли, обвожу препятствия. Главное, чтобы витки кабеля не соприкасались и не пересекались.

Если комната сложной формы, часть кабеля снимаю с сетки и раскладываю вручную. Но без фанатизма — лучше взять мат поменьше и добавить второй, чем мучиться с перекосом.

Шаг укладки — 8–10 см. Это значит, расстояние между соседними витками кабеля должно быть одинаковым. Если где-то гуще, а где-то пусто — пол будет греть неравномерно. Там, где пусто — холодная зона.

📖 Читайте также:

Какой кабель выбрать для квартиры и дома: ВВГ, ВВГ-нг, ВВГ-нг-LS

Читать →

🔹 Шаг 5. Установка датчика температуры

Датчик температуры пола — это термодатчик на тонком проводе. Он измеряет температуру и передаёт данные терморегулятору.

Я укладываю датчик в гофрированную трубку диаметром 16 мм. Трубку прокладываю от монтажной коробки в стене вниз, в зону нагрева. Конец трубки должен находиться строго между двумя витками кабеля, на равном расстоянии от них. Заглушаю конец трубки, чтобы раствор не попал.

Почему гофра важна? Если датчик выйдет из строя — а такое бывает, — его можно будет заменить без вскрытия пола. Просто вытянуть старый и вставить новый. Если датчик замурован без гофры — только долбить плитку.

Саму гофру тоже надо укладывать грамотно. Без резких перегибов, радиус изгиба — не меньше 5–6 см. Иначе датчик при замене застрянет на повороте.

🔹 Шаг 6. Проверка кабеля — САМЫЙ ВАЖНЫЙ ЭТАП

Вот здесь я никогда не спешу. Это вопрос безопасности.

До того как кабель зальют раствором, я делаю три замера:

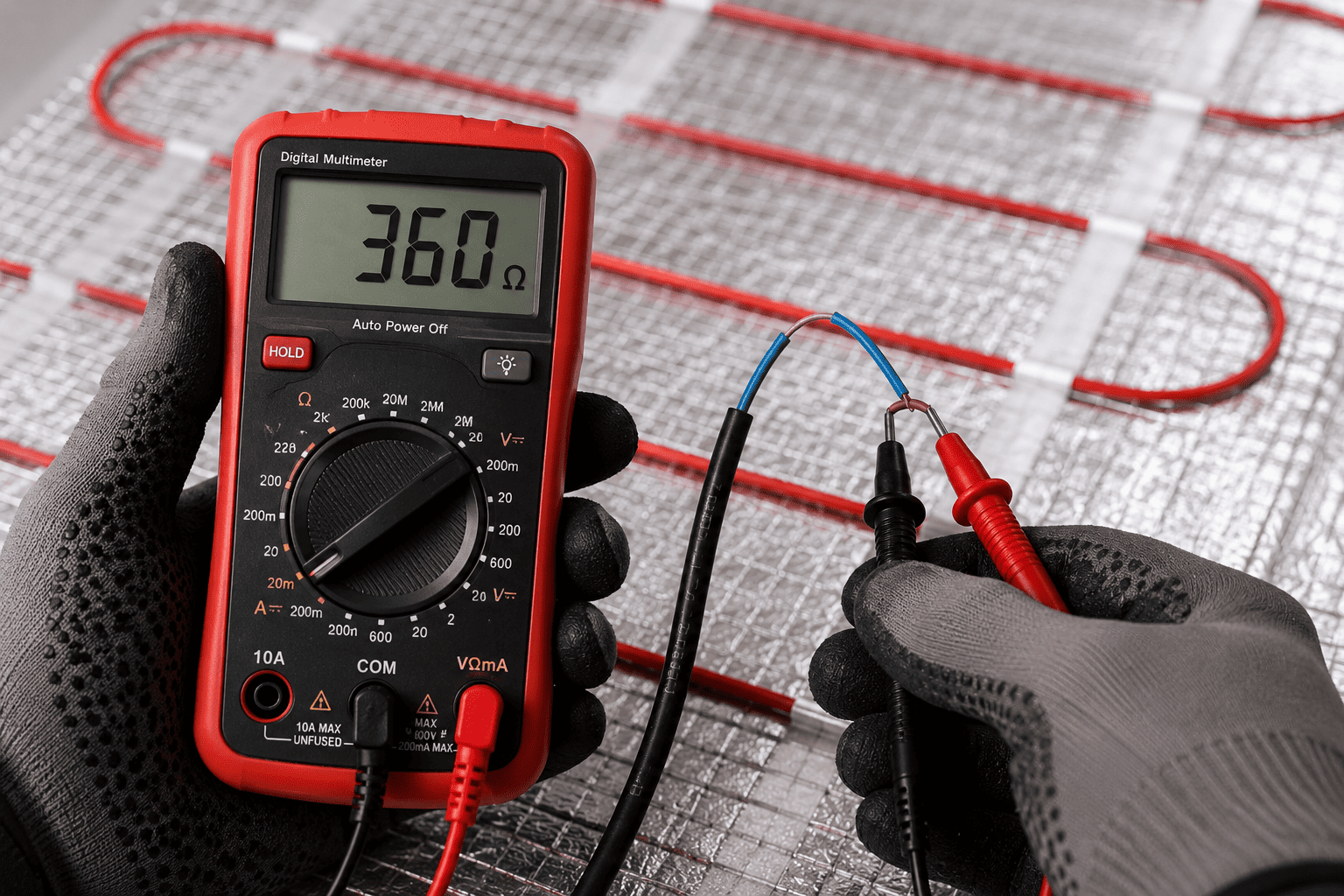

1. Сопротивление нагревательного кабеля. Мультиметр ставлю на 200 Ом. Щупы — на холодные концы. Сравниваю с паспортным значением. Если в паспорте написано 360 Ом, а мультиметр показывает 358–362 — норма. Если 0 — короткое замыкание. Если бесконечность — обрыв. И то и другое — брак.
2. Сопротивление изоляции. Мегаомметр на 500 В. Один щуп на соединённые вместе холодные концы, второй — на фольгу подложки или на землю. Норма — не меньше 1 МОм. Обычно показывает 100–200 МОм и выше. Если меньше — есть повреждение изоляции.
3. Работоспособность. Подключаю холодные концы к сети на 2–3 секунды. Кабель должен начать теплеть. Это тактильный тест — рукой чувствую нагрев. И сразу отключаю.

Все три проверки — обязательны. Если хоть одна не прошла — ищу повреждение или меняю секцию. Закрывать кабель раствором можно только после успешной проверки.

📖 Читайте также:

Автоматы для бытовых щитков: как выбрать и подключить

Читать →

🔹 Шаг 7. Фотофиксация

Кажется мелочью, но это спасает. Беру телефон и делаю 5–6 фотографий с разных ракурсов. Чтобы было видно раскладку кабеля относительно стен, двери, коммуникаций.

Через год человек решает повесить зеркало или закрепить шкафчик. Смотрит на фото и точно знает, где проходит кабель. Не сверлит туда. Без фото — угадай.

🔹 Шаг 8. Дальше — работа плиточника

Моя часть работы закончена. Дальше приходят плиточники и заливают кабель слоем плиточного клея или тонкой стяжкой. Я им обязательно сообщаю:

• Не включать тёплый пол для просушки. Только естественное высыхание.
• Не ходить по кабелю в жёсткой обуви.
• Не ронять инструмент на кабель.
• Следить, чтобы кабель был полностью покрыт раствором, без пустот.

Первый запуск — не раньше чем через 28 дней после укладки раствора. Это срок полного высыхания. Если включить раньше — кабель перегреется и выйдет из строя.

🔹 Частые ошибки при монтаже

За годы работы я видел много. Вот что делают новички:

1. Режут кабель. Взяли мат, а он длиннее комнаты. Взяли ножницы — и всё. Секция на выброс. Кабель не укорачивается.
2. Пропускают проверку сопротивления. Уложили, залили — не греет. А кабель был бракованный. Теперь вскрывать плитку.
3. Забывают гофру для датчика. Замуровали датчик навечно. Через полгода он сдох — и тёплый пол превратился в холодный.
4. Укладывают кабель под мебель. Шкаф стоит на греющем кабеле — перегрев и выход из строя.
5. Оставляют пустоты вокруг кабеля. В этих местах кабель греется сильнее и перегорает.

📖 Читайте также:

Стандарты электромонтажа: розетки, штробы, крепёж

Читать →

🔹 Заключение

Я описал, как стелить теплый пол электрический — ту часть, которую делает электрик. Это не вся работа, но самая ответственная. Если кабель разложен правильно, проверен и зафиксирован — дальше плиточники сделают своё дело, и пол прослужит 15–20 лет.

Монтаж теплого пола своими руками пошаговая инструкция работает. Главное — не спешить и проверять каждый этап. Мультиметр в руки и вперёд. Если сомневаетесь — вызывайте мастера. Переделать чужую ошибку всегда дороже, чем сразу сделать нормально.
