Электромонтаж стандарты : как я делаю, чтобы работа не краснела
Правила установки розеток, штробления и монтажа кабеля
Когда я только начинал, то монтировал проводку «на глаз» — как удобно, так и ставил. Со временем понял:Электромонтаж стандарты придумали не для того, чтобы усложнить жизнь, а чтобы через год не искать в стене перебитый кабель и не гадать, почему выбило автомат.
Расскажу, как я подхожу к стандартам в квартирах и частных домах. Без воды, по делу.
📐 Высота розеток и выключателей: от «совка» до удобства

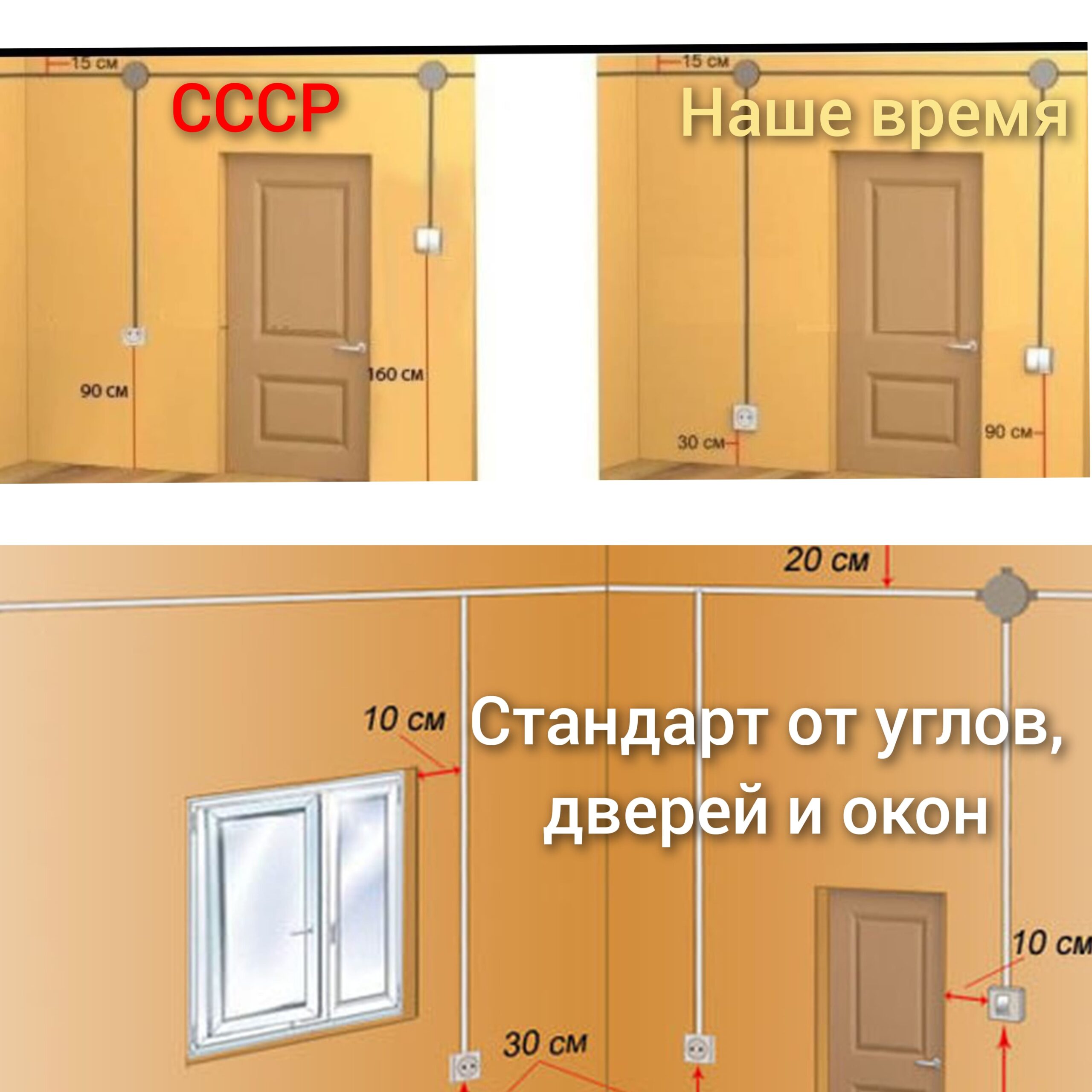

Чёткого ГОСТа, который предписывает конкретные сантиметры для жилья, сейчас нет. Есть рекомендации и техника безопасности. Раньше, по «советскому стандарту», розетки ставили на 90 см от пола, а выключатели — на 160 см (на уровне глаз). Сейчас чаще придерживаются так называемого «евростандарта»: розетки на высоте 30 см от пола, выключатели — на 90 см.
Я работаю по-разному, но есть база, от которой отталкиваюсь.
Розетки:
- 30 см от пола — идеально для пылесоса, торшера, зарядок. Провода не болтаются, и техника не на виду.
- Над столешницей на кухне — делаю 110–120 см от пола (или на 15 см выше столешницы). Удобно подключать чайник, микроволновку, тостер.
- Для кондиционера, вытяжки — почти под потолком, на 20–30 см ниже уровня потолка.
- Под телевизор — прячу блок розеток за экраном на высоте 130–140 см.
Выключатели:
- 90 см от пола — стандартное удобное положение. Опускаешь руку — попадаешь прямо на клавишу.
- Сбоку от двери — монтирую со стороны дверной ручки, отступая от края проема 10–15 см, чтобы створка не закрывала доступ.
- У кровати — ставлю на высоте 60–70 см от пола, чтобы можно было выключить свет, не вставая.
🔌 Подрозетники: какой, куда и почему

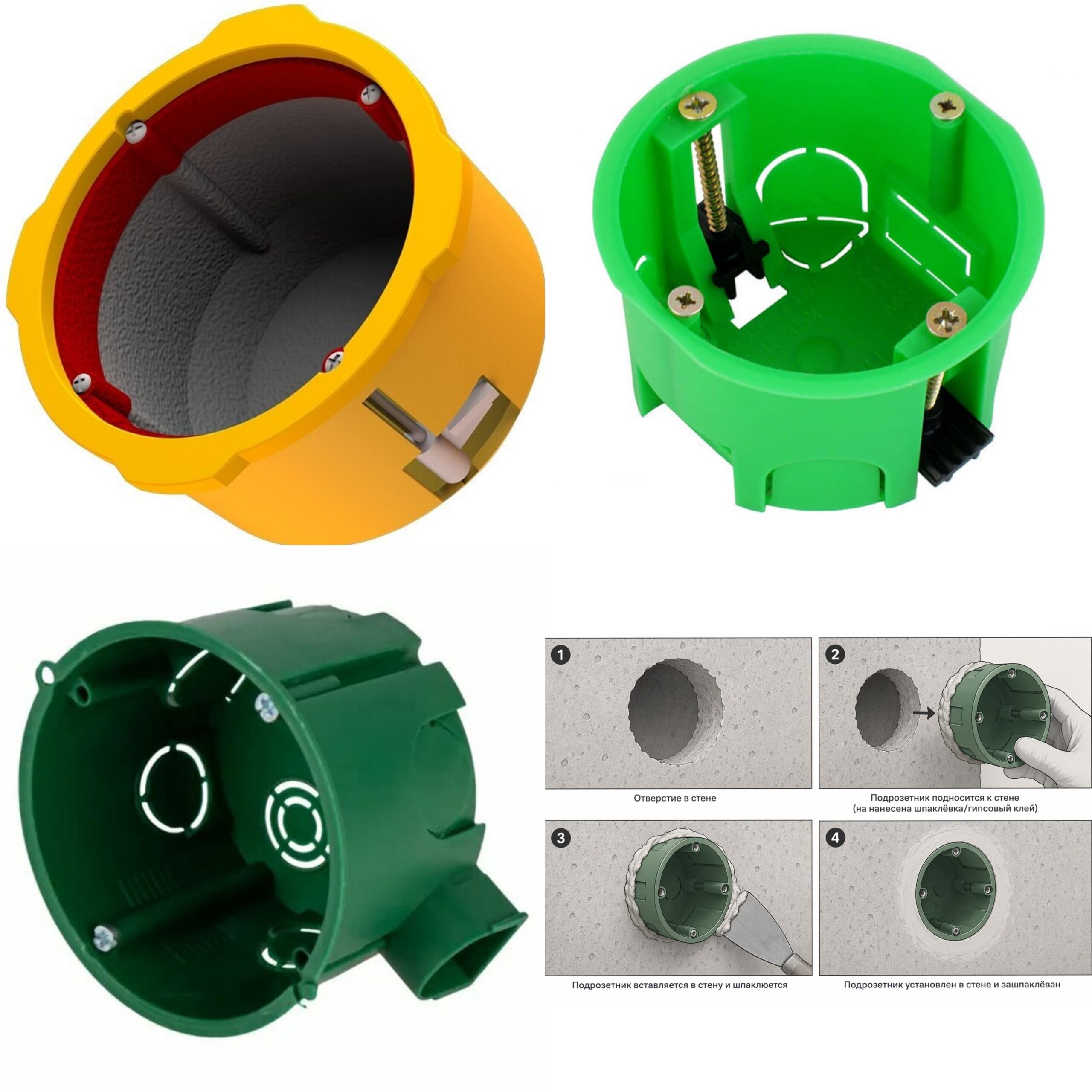

Подрозетник — это «стакан», в котором держится механизм розетки или выключателя. Неправильно выберешь — потом механизм болтается или в стену не лезет.
Стандартный размер: диаметр 68 мм, глубина 45 мм. Этого хватает для обычных механизмов.
Что я использую для разных стен:
- Бетон, кирпич, газоблок: Беру обычные пластиковые стаканы. Сажаю их на алебастр или гипс — схватывается быстро, держит крепко.
- Гипсокартон: Только специальные — с прижимными лапками. Просверлил коронкой отверстие, вставил, затянул винты — лапки прижались к листу изнутри. Крепление отличное.
- Дерево: По правилам пожарной безопасности в деревянных домах подрозетники должны быть металлическими.
Диаметр отверстия: сверлю коронкой на 72 мм. Чуть больше стандартного стакана — есть место для зазора и выставлению по уровню, который потом замазывается раствором.

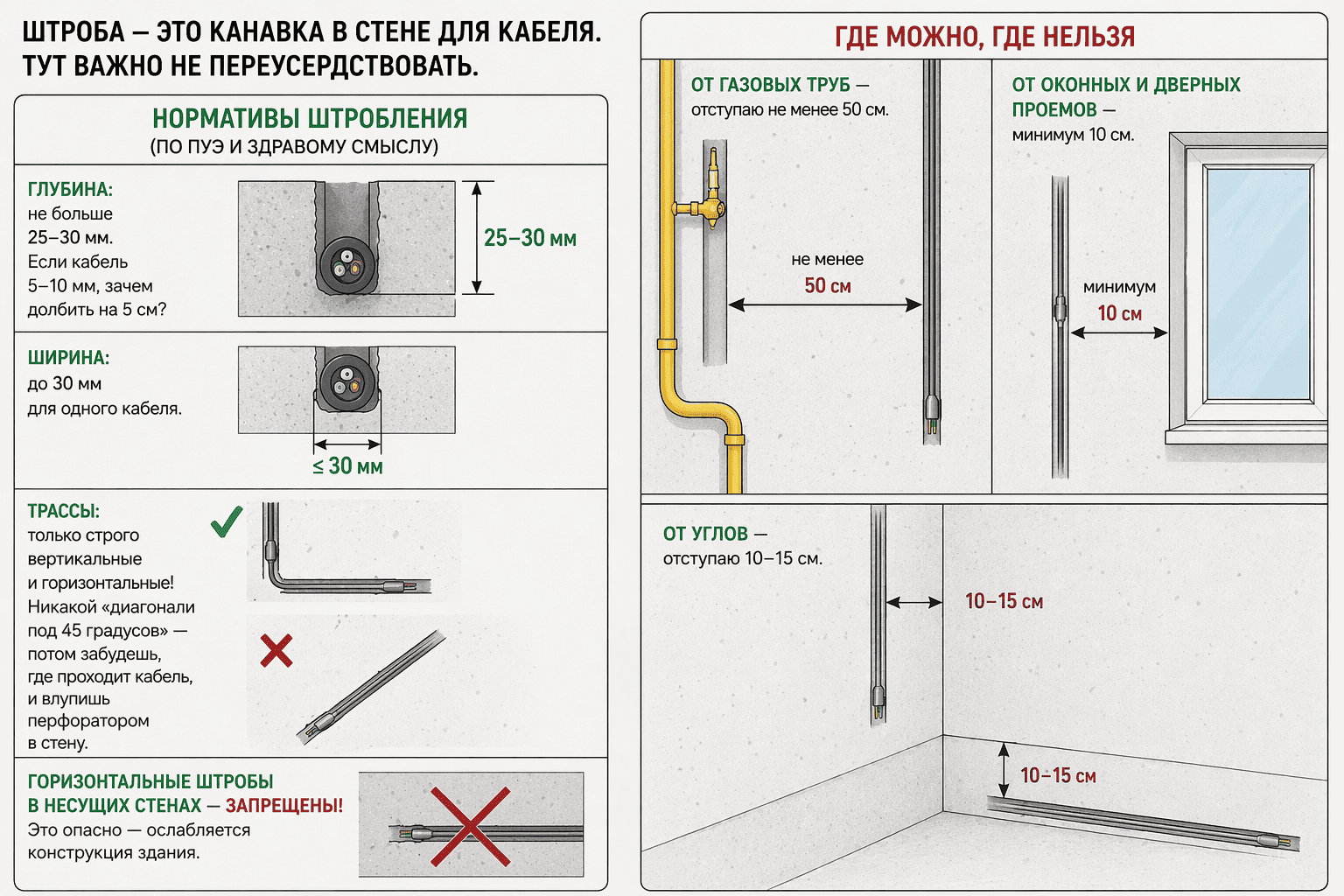

🕳️ Штробы: глубина, ширина и где нельзя долбить
Штроба — это канавка в стене для кабеля. Тут важно не переусердствовать.
Нормативы штробления (по ПУЭ и здравому смыслу):
- Глубина: не больше 25–30 мм. Если кабель 5–10 мм, зачем долбить на 5 см?
- Ширина: до 30 мм для одного кабеля.
- Трассы: только строго вертикальные и горизонтальные! Никакой диагонали под 45 градусов — потом забудешь, где проходит кабель, и влупишь перфоратором в стену.
- Горизонтальные штробы в несущих стенах — ЗАПРЕЩЕНЫ! Это опасно — ослабляется конструкция здания.
Где можно, где нельзя:
- От газовых труб — отступаю не менее 50 см.
- От оконных и дверных проемов — минимум 10 см.
- От углов — отступаю 10–15 см.

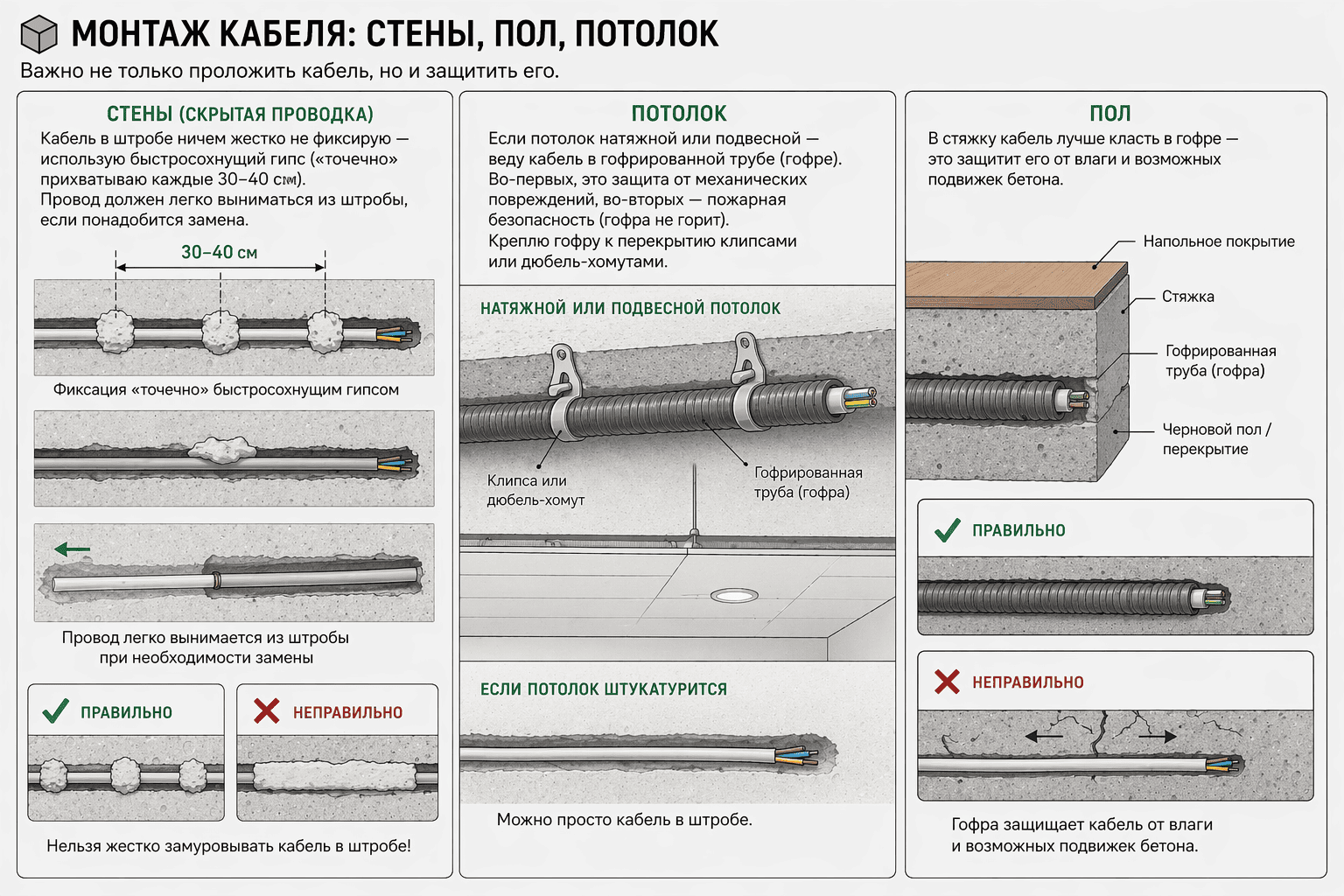

📦 Монтаж кабеля: стены, пол, потолок
Важно не только проложить кабель, но и защитить его.
Стены (скрытая проводка): Кабель в штробе ничем жёстко не фиксирую — использую быстросохнущий гипс («точечно» прихватываю каждые 30–40 см). Провод должен легко выниматься из штробы, если понадобится замена.
Потолок: Если потолок натяжной или подвесной — веду кабель в гофрированной трубе (гофре). Во-первых, это защита от механических повреждений, во-вторых — пожарная безопасность (гофра не горит). Креплю гофру к перекрытию клипсами или дюбель-хомутами. Если потолок штукатурится — можно просто кабель в штробе.
Пол: В стяжку кабель лучше класть в гофре — это защитит его от влаги и возможных подвижек бетона.

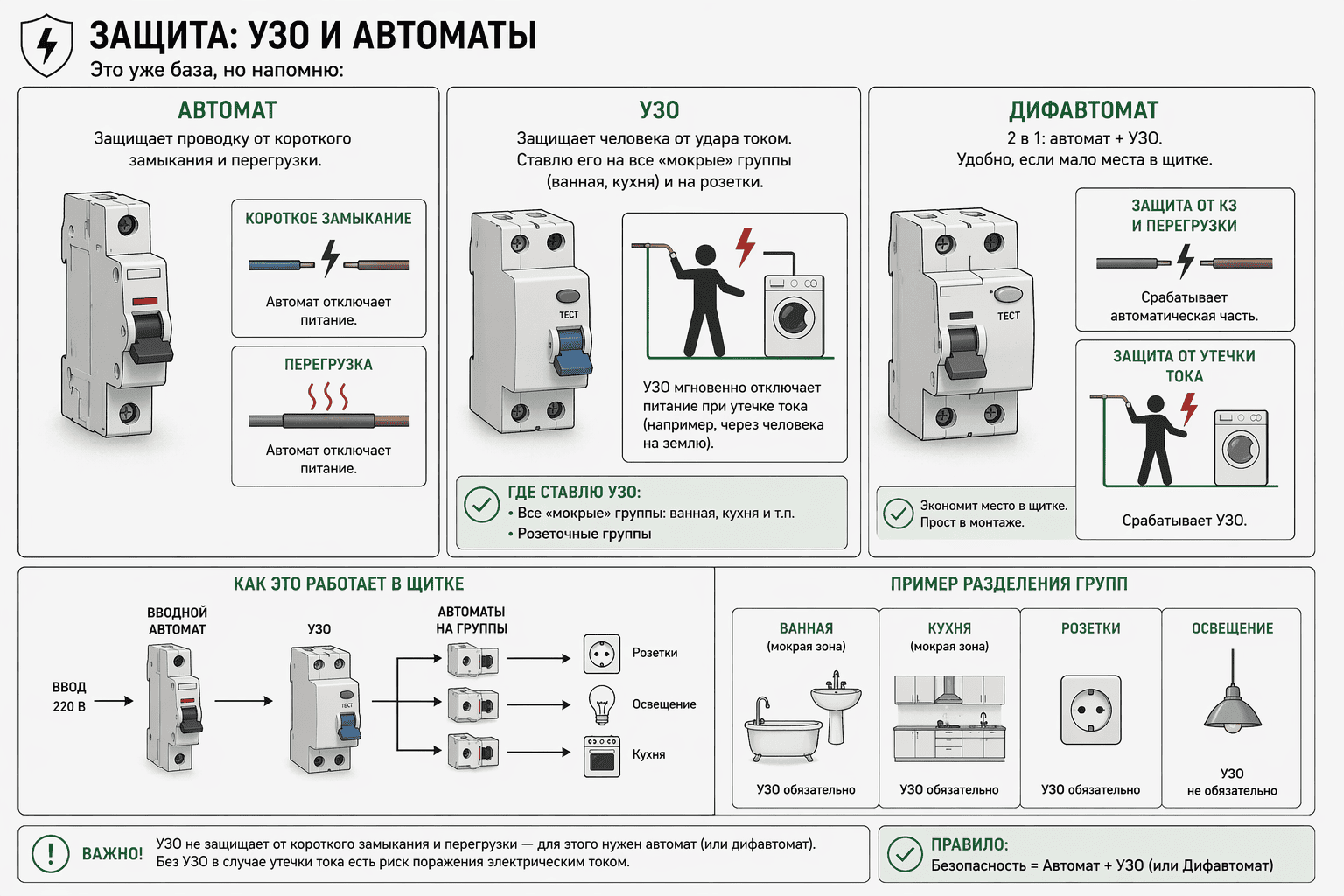

🛡️ Защита: УЗО и автоматы
Это уже база, но напомню:
- Автомат — защищает проводку от короткого замыкания и перегрузки.
- УЗО — защищает человека от удара током. Ставлю его на все «мокрые» группы (ванная, кухня) и на розетки.
- Дифавтомат — 2 в 1: автомат + УЗО. Удобно, если мало места в щитке.
🧠 Итог: моя «базовая настройка» квартиры
Когда ко мне приходят за «стандартным проектом», я обычно предлагаю:
- Выключатели: 90 см от пола, у входа со стороны ручки.
- Розетки: 30 см от пола (для бытовухи) + блоки на кухне (110–120 см) и в ванной (с соблюдением зон).
- Щиток: отдельный автомат на розетки, отдельный на свет + УЗО на «мокрые зоны».
- Кабель: ВВГ-нг(А)-LS (не распространяет горение, дыма мало) — медный, не алюминий.
Если запомнить эти простые цифры и правила, потом не придётся переделывать. А это, в нашем деле, главное.
