Схема подключения проходного выключателя: все варианты от мастера

Меня часто просят объяснить проходной выключатель схема. Тема не то чтобы сложная, но новички путаются. Сегодня разложу по полочкам. Расскажу про все рабочие схемы, которые использую сам. Это будет полное руководство по подключению проходного выключателя — от простого к сложному.

На самом деле всё просто. Проходной выключатель — это переключатель, который не разрывает цепь, а перекидывает фазу с одной линии на другую. Два таких устройства соединяются перемычками. Получается управление светом с двух точек.

---

🔹 Что такое проходной выключатель и чем он отличается от обычного

Обычный выключатель просто разрывает фазу. У него два контакта: вход и выход. Нажал — цепь замкнулась, свет горит. Нажал ещё раз — разомкнулась, свет погас.

У проходного выключателя три контакта. Один общий и два перекидных. Внутри стоит переключатель, который соединяет общий контакт либо с первым, либо со вторым перекидным. Поэтому проходной выключатель схема 1 — это всегда пара устройств, соединённых между собой.

🔹 Схема одноклавишного проходного выключателя: управление с двух мест

Это базовая схема. С неё начинаю объяснять всем ученикам. Схема одноклавишного проходного выключателя работает так:

• Фаза из распредкоробки приходит на общий контакт первого выключателя.
• С двух перекидных контактов первого выключателя идут два провода на перекидные контакты второго.
• С общего контакта второго выключателя провод уходит на лампу.
• От лампы ноль возвращается в распредкоробку.

Это и есть схема проходного выключателя с 2х мест. Простая и надёжная. Я ставлю такие в коридорах, на лестницах, в проходных гостиных.

Важно: перекидные контакты на обоих выключателях соединяются крест-накрест. Верхний с верхним, нижний с нижним. Если перепутать — схема работать не будет. Именно на этом этапе новички ошибаются чаще всего. Поэтому всегда проверяю прозвонку мультиметром перед сборкой.

📖 Читайте также:

Как стелить теплый пол электрический: пошаговая инструкция монтажа от мастера

Читать →

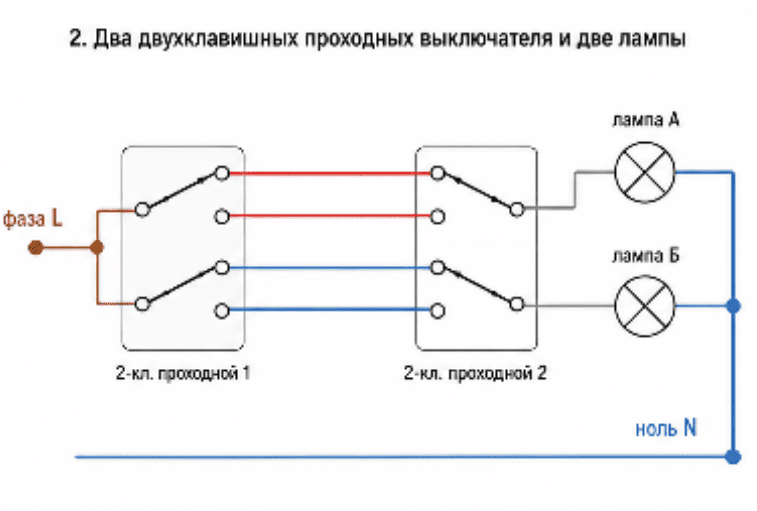

🔹 Схема подключения проходного выключателя с 2х мест на две лампочки

Схема подключения проходного выключателя с 2х мест на две лампочки — это два независимых контура в одном корпусе. По сути, схема 2х проходного выключателя повторяется дважды.

У двухклавишного проходного выключателя шесть контактов: два общих и по два перекидных на каждую клавишу. Каждая клавиша управляет своей лампой независимо. Схема с двумя проходными выключателями выглядит так:

• Фаза приходит на оба общих контакта первого выключателя (ставится перемычка).
• С перекидных контактов первой клавиши провода идут на перекидные контакты первой клавиши второго выключателя.
• Со второй клавишей — то же самое.
• С общих контактов второго выключателя провода уходят на свою лампу каждая.

Это подключение проходного двухклавишного выключателя. Схема удобна, когда нужно управлять люстрой и бра из двух точек. Например, в спальне: зашёл — включил люстру, лёг — выключил люстру и включил бра.

📖 Читайте также:

Как выбрать автомат и УЗО правильно: полное руководство от мастера

Читать →

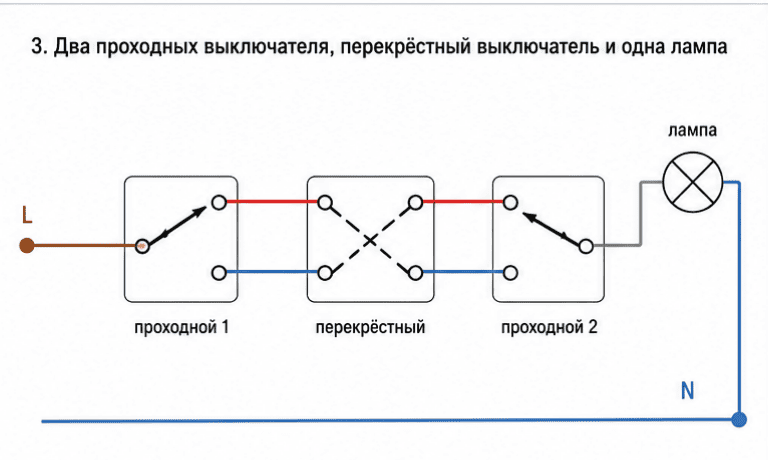

🔹 Схема проходного выключателя с трёх мест: добавляем перекрёстный

Бывает, что двух точек мало. Длинный коридор, проходная комната. Нужно управление с трёх мест. Тогда между двумя проходными ставится перекрёстный выключатель.

Схема проходного выключателя с двух мест расширяется добавлением третьего устройства в разрыв перемычек.

У перекрёстного выключателя четыре контакта. Два провода от первого проходного заходят в перекрёстный и выходят из него на второй проходной. Но выходят перекрещенно: первый вход — на второй выход, второй вход — на первый выход. За счёт этого перекрёстный меняет направление тока, и схема работает с трёх мест.

Схема подключения проходных выключателей мест на три точки собирается так:

• Первый проходной — общий контакт на фазе.
• Два провода уходят в перекрёстный.
• Из перекрёстного два провода уходят во второй проходной.
• Общий контакт второго проходного — на лампу.

Можно добавить ещё перекрёстные — четвёртое, пятое место. Схема не меняется. Просто между проходными вставляются дополнительные перекрёстные выключатели.

📖 Читайте также:

Капитальный монтаж проводки и электрики в квартире

Читать →

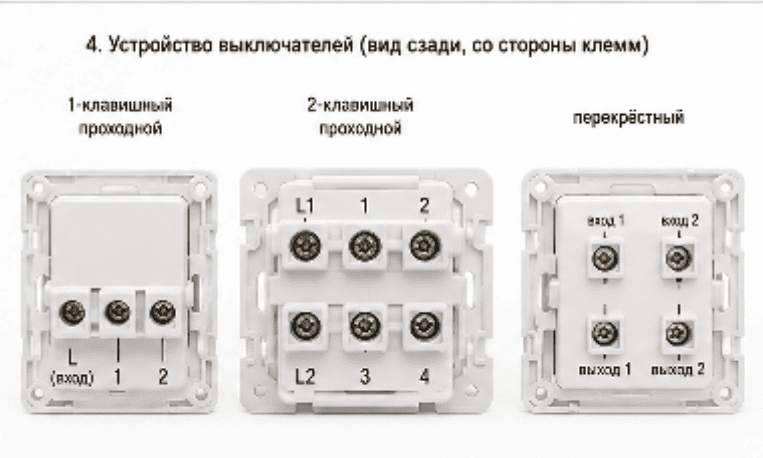

🔹 Устройство проходного выключателя: что внутри

Важно понимать, что внутри корпуса. Схема подключения проходного выключателя одноклавишного проста, потому что контактов всего три. Но на практике вижу, что люди путают общий контакт с перекидным.

• Одноклавишный проходной — три винтовых клеммы. Одна подписана буквой L или стрелкой — это общий контакт. Две другие — перекидные, подписаны цифрами или стрелками вверх-вниз.
• Двухклавишный проходной — это два одноклавишных в одном корпусе. Шесть клемм: два ряда по три. Каждый ряд — независимый переключатель.
• Перекрёстный — четыре клеммы. Два входа, два выхода. Внутри — механизм, который либо пропускает сигнал прямо, либо перекрещивает.

Я всегда проверяю маркировку клемм. Если маркировки нет — прозваниваю мультиметром. Общий контакт при любом положении клавиши замкнут с одним из перекидных. У перекрёстного — две пары контактов, которые меняются местами при нажатии.

🔹 Типичная ошибка при подключении проходного выключателя

Самая частая ошибка — путают общий контакт с перекидным. В итоге схема подключения проходного выключателя не работает.

Вторая ошибка — фазу и ноль заводят на один выключатель. Получается короткое замыкание. Фаза должна приходить на общий контакт первого выключателя, а уходить с общего контакта второго. Ноль идёт напрямую от распредкоробки к лампе.

Третья ошибка — перемычки между выключателями соединяют неправильно. Не крест-накрест, а параллельно. Верхний с верхним, нижний с нижним. Если перепутать верх с низом — схема не заработает.

Четвёртая — пытаются сделать схему проходного выключателя на 1 месте с одним устройством. Один проходной без пары — это просто обычный выключатель, у которого один контакт не используется. Смысла в этом ноль.

📖 Читайте также:

Стандарты электромонтажа: розетки, штробы, крепёж

Читать →

🔹 Практические советы по монтажу

Перед тем как подключить проходной выключатель, всегда проверяю клеммы мультиметром. Даже если маркировка есть. Заводской брак никто не отменял.

Провода для перемычек беру того же сечения, что и основная проводка — 1,5 мм² для освещения. Цвета использую разные: например, белый и серый для перемычек. Потом проще разобраться, если придётся ремонтировать.

Распредкоробку не закапываю в стену наглухо. Оставляю доступ. При модернизации схемы — добавить перекрёстный или заменить выключатель — коробка понадобится.

Схема лампочка проходной выключатель собирается только при отключённом напряжении. Отключаю вводной автомат и проверяю индикатором отсутствие фазы на всех контактах.

🔹 Заключение

Я показал все рабочие схемы проходных выключателей. Подключение проходного выключателя одноклавишного — с двух мест. Двухклавишного — две независимые линии с двух мест. С перекрёстным — управление с трёх и более точек.

Схема подключения проходного выключателя — это база, которую должен знать каждый электрик. Если разобраться один раз, дальше все варианты собираются по аналогии. Главное — не путать общий контакт с перекидным и правильно соединять перемычки.

Если сомневаетесь — вызывайте мастера. Исправлять ошибки всегда дороже.
