Подключение электроплиты: выбор кабеля, автомата и розетки от мастера

Меня часто вызывают на подключение электроплиты. Тема только с виду простая. На деле — это одна из самых ответственных работ в квартире. Плита — самый мощный потребитель. Если ошибиться с кабелем или автоматом — получите греющуюся розетку, запах палёной изоляции и в лучшем случае выбитый автомат. В худшем — пожар.

Сегодня расскажу, как правильно подключить электроплиту. Про кабель, автомат, розетку и сам процесс. По шагам, как я делаю на выездах.

---

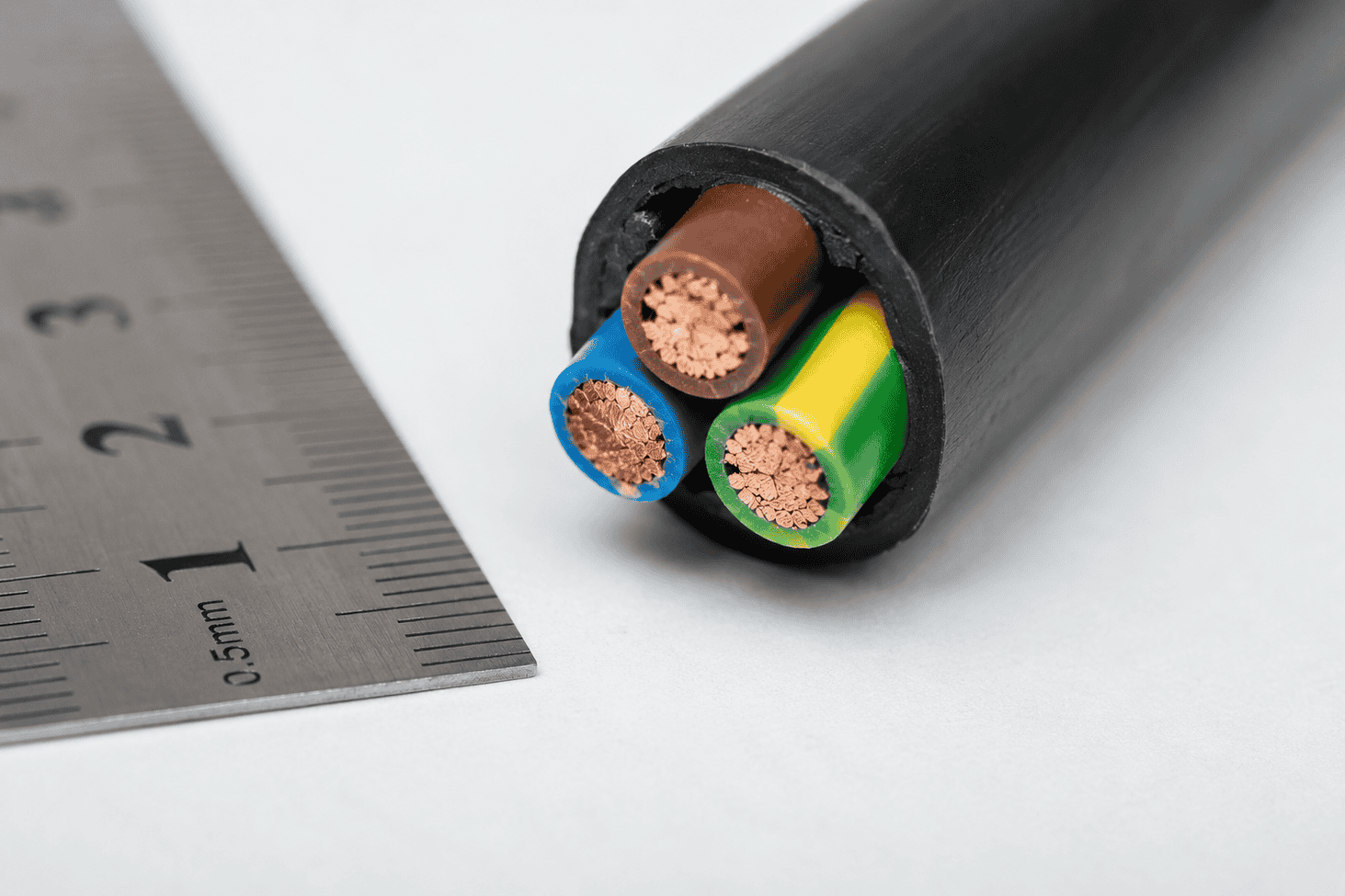

🔹 Какой кабель нужен для электроплиты

Первое, с чего начинаю — выбор кабеля. Это фундамент. Нельзя взять первый попавшийся провод и надеяться, что прокатит.

Для электроплиты нужен медный кабель. Алюминий не рассматриваю вообще. Медь держит нагрузку лучше и не окисляется в контактах так, как алюминий.

По сечению — смотрю на мощность плиты. Если плита до 7 кВт — хватит кабеля 3×4 мм². Если от 7 до 9 кВт — только 3×6 мм². Большинство современных плит с духовкой как раз в пределах 7–9 кВт, поэтому кабель для электроплиты я всегда закладываю 3×6. Запас не помешает.

По марке — советую ВВГ-нг или ВВГ-нг-LS. Это кабель с негорючей изоляцией. Он не распространяет горение. Именно такой кабель для электроплиты идёт в квартирах по нормам.

📖 Читайте также:

Сборка электрощитка для квартиры своими руками: пошаговая инструкция от мастера

Читать →

🔹 Какое сечение кабеля для электроплиты выбрать

Теперь конкретика. Сечение кабеля для электроплиты зависит от двух вещей: мощности плиты и способа прокладки.

Если кабель идёт открыто по стене — сечение 4 мм² выдерживает до 7 кВт. Если в штробе под штукатуркой — условия хуже, теплоотвод меньше. Поэтому для скрытой проводки беру только 6 мм².

Для плиты с духовкой, у которой суммарная мощность 8–9 кВт, сечение кабеля для электроплиты — строго 6 мм². Меньше нельзя. Провод будет греться, изоляция плавиться, контакты подгорать.

Простой ориентир: плита мощнее 5 кВт — кабель 6 мм². Не ошибётесь.

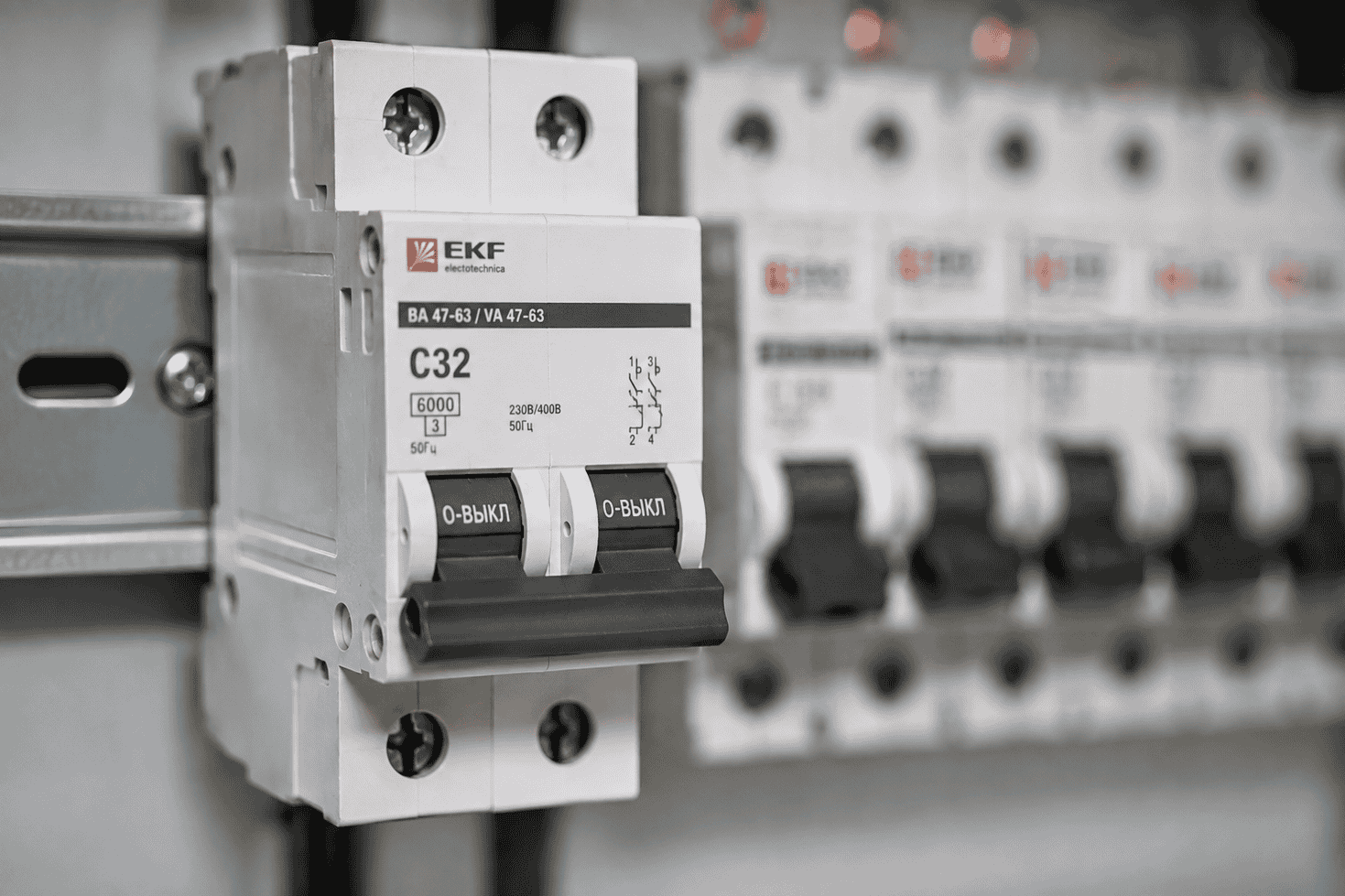

🔹 Какой автомат на электроплиту

Кабель выбрали. Теперь автомат. Он защищает кабель и плиту от короткого замыкания и перегрузки.

Какой автомат на электроплиту? Однозначно двухполюсный. Он отключает одновременно фазу и ноль. Это важно — при коротком замыкании плита должна быть полностью обесточена.

По номиналу — 32А для кабеля 6 мм². Если плита маломощная, до 5 кВт, и кабель 4 мм² — тогда 25А. Но я всегда рекомендую 32А, потому что плита — это устройство, которое работает на пределе. Лучше небольшой запас.

Характеристика — C. Для плиты она подходит. Пусковых токов у плиты почти нет, поэтому автомат B тоже сработает, но C надёжнее.

📖 Читайте также:

Как выбрать автомат и УЗО правильно: полное руководство от мастера

Читать →

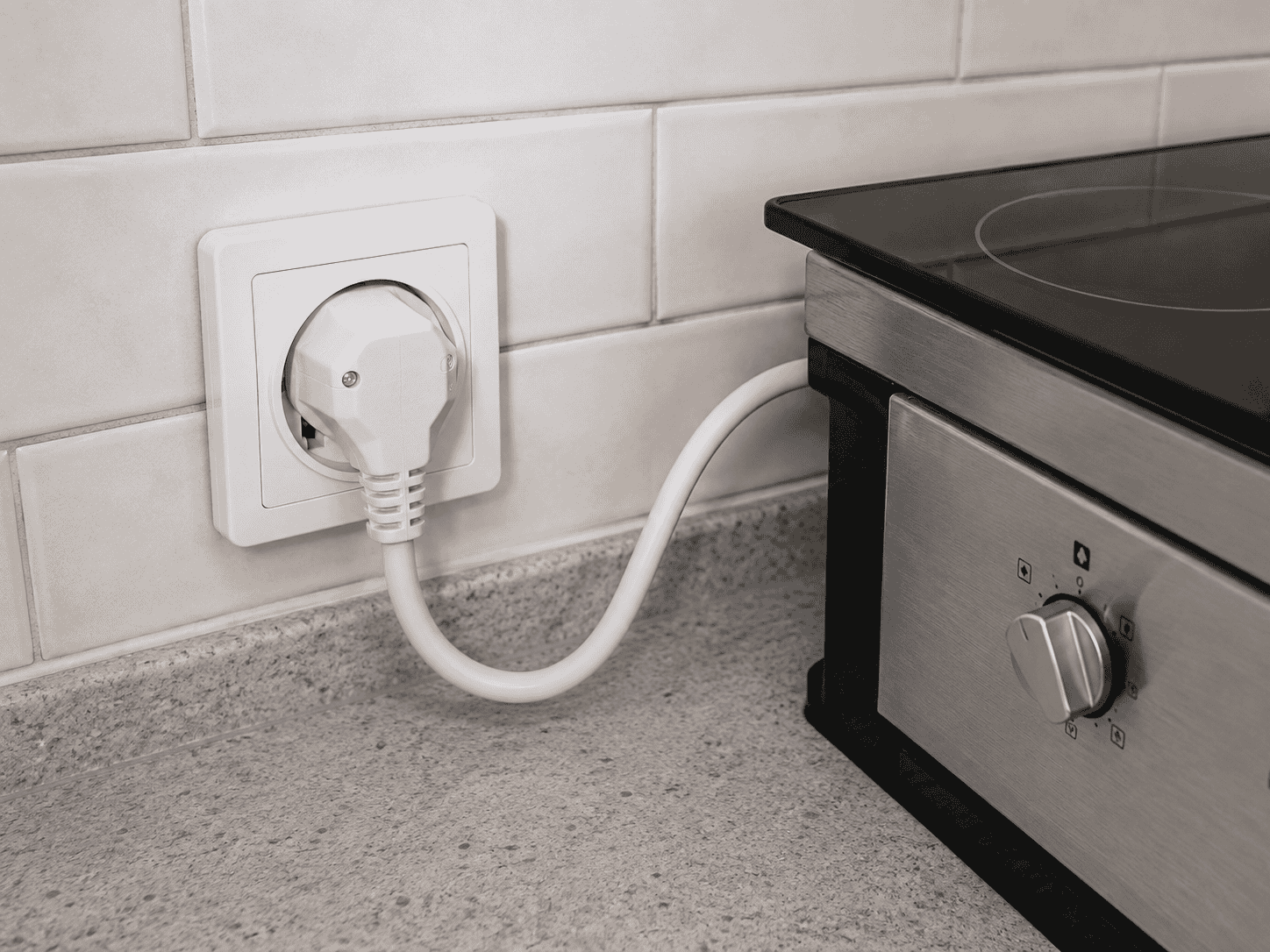

🔹 Какая розетка нужна для электроплиты

Розетка для электроплиты — не та, что стоит в комнате под телевизор. Это силовая розетка на 32А. У неё толстые контакты, керамическое или термостойкое основание, три гнезда: фаза, ноль, заземление.

Обычная бытовая розетка на 16А под плиту не подойдёт. Она рассчитана на меньший ток. Если воткнуть в неё плиту — контакты начнут греться, пластик плавиться, запахнет гарью. Это вопрос времени.

Розетка для электроплиты бывает накладная и встраиваемая. Для квартиры чаще беру встраиваемую — она аккуратнее смотрится в стене. Устанавливаю на высоте 20–30 см от пола, рядом с плитой, но не за ней, чтобы был доступ.

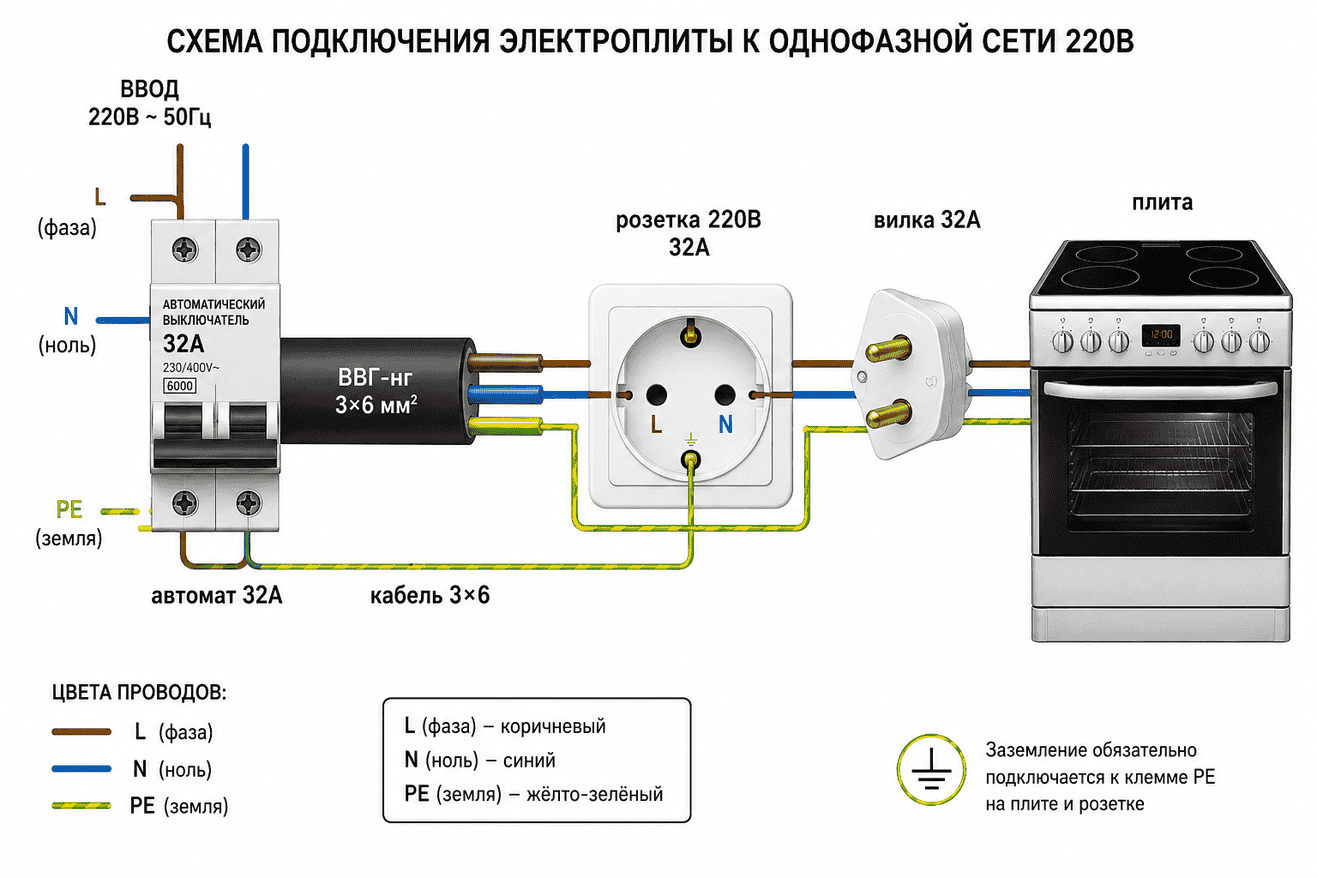

🔹 Схема подключения электроплиты

Схема подключения электроплиты проста. Кабель от щитка идёт на розетку, от розетки — вилка с проводом на плиту.

В щитке: отдельный автомат на плиту. С него кабель ВВГ-нг 3×6 уходит на розетку.

В розетке: три контакта. Коричневый провод — на фазу (L), синий — на ноль (N), жёлто-зелёный — на заземление (PE).

В плите: с обратной стороны клеммная колодка. На ней перемычки. Для однофазной сети 220В перемычки ставятся по схеме, которая нарисована на корпусе плиты или в инструкции. Обычно это соединение клемм 1-2-3 между собой (фазы) и 4-5 (ноль). Но лучше смотреть схему конкретной плиты.

📖 Читайте также:

Реле напряжения и стабилизатор для частного дома: что выбрать и как подключить

Читать →

🔹 Подключение электроплиты своими руками

Подключение электроплиты своими руками — реально, если есть базовые знания и инструмент. Но сразу скажу: если сомневаетесь — вызывайте мастера. Это не та работа, где можно учиться на ошибках.

По шагам:

1. Отключить вводной автомат.
2. Проложить кабель от щитка до места розетки.
3. Установить подрозетник и силовую розетку.
4. Подключить кабель к автомату в щитке.
5. Подключить розетку: фаза, ноль, земля.
6. Подключить вилку к кабелю плиты.
7. Проверить схему мультиметром.
8. Включить автомат и протестировать плиту.

Каждый этап делаю с проверкой. Сначала мультиметром — нет ли короткого замыкания. Потом — тест включения на минимальной мощности.

🔹 Частые ошибки при подключении электроплиты

1. Экономят на сечении кабеля. Взяли 2,5 мм² на плиту 8 кВт. Кабель греется, изоляция плавится. Пожар.
2. Ставят обычную розетку. Обычная розетка на 16А под плиту не рассчитана. Контакты горят.
3. Путают фазу и ноль. Если на плите перепутать фазу и ноль, она может работать, но это опасно. При отключении однополюсным автоматом плита останется под напряжением.
4. Не подключают заземление. Самая опасная ошибка. Без заземления при пробое на корпус вы получите удар током.
5. Плохо затягивают контакты. Слабый контакт — это нагрев. Нагрев — это оплавление и пожар.

📖 Читайте также:

Как стелить теплый пол электрический: пошаговая инструкция монтажа от мастера

Читать →

🔹 Заключение

Подключение электроплиты — это не просто «воткнуть вилку». Это правильный кабель, правильный автомат и правильная розетка. Всё по номиналу, всё по схеме.

Если делаете сами — берите кабель 3×6, автомат 32А, силовую розетку на 32А. Не экономьте. Если сомневаетесь — звоните. Приеду, подключу, проверю. Работаю по Калуге и области.
