Как выбрать автомат и УЗО правильно: полное руководство от мастера

Меня часто спрашивают, как выбрать автомат для дома, для квартиры, для проводки. Тема только с виду простая. На деле я видел столько щитков, собранных наобум, что решил: нужна понятная инструкция. Без воды, с цифрами и примерами из моей практики. Здесь я собрал ответы на вопросы, которые слышу почти каждый день. Это моё полное руководство, как правильно выбирать автоматы и УЗО.

Начинаю всегда с главного. Автомат защиты выбирают не под мощность приборов, а под сечение кабеля. Это первое, что я объясняю заказчику. Если перепутать, кабель будет греться, а автомат даже не среагирует.

---

🔹 Как выбрать автомат по сечению кабеля

Когда спрашивают, как выбрать автомат по сечению кабеля, я всегда уточняю материал. Алюминий держит меньший ток. Например, алюминий 2,5 квадрата — это максимум 16 ампер. А медь того же сечения — уже 25. Поэтому в старых домах я обязательно смотрю, что заложено в стенах.

Чтобы правильно выбрать номинал автоматов, запомните простое правило. Автомат должен сработать раньше, чем начнёт плавиться изоляция кабеля. Для медного провода сечением 1,5 квадрата — не более 10 ампер. Для 2,5 квадрата — 16 ампер. Для 4 квадратов — 25 ампер. Это основа безопасности.

Когда просят выбрать амперы автомата как основной параметр, я напоминаю про характеристику срабатывания. B или C? Для дома с обычной бытовой техникой я почти всегда выбираю C. Она чуть более стойкая к кратковременным броскам тока. Характеристику B беру для освещения. D — только для мощных двигателей.

📖 Читайте также:

Автоматы для бытовых щитков: как выбрать и подключить

Читать →

🔹 Как выбрать автомат по мощности нагрузки

Когда нужно выбрать автомат по мощности нагрузки, я использую простую формулу. Беру суммарную мощность всех приборов на линии, делю на 220 вольт. Например, розеточная группа в комнате: телевизор 200 Вт, ноутбук 100 Вт, пылесос 1500 Вт. В сумме 1800 Вт. Делю на 220, получаю примерно 8,2 ампера. Значит, автомат на 10 ампер здесь подойдёт. Это я и называю — выбрать автомат по нагрузке, учитывая то, что включено будет одновременно.

Но чаще ко мне приходят с вопросом, как выбрать автомат по току. Тут принцип тот же. Считаем ток, смотрим стандартный ряд номиналов. Вводной автомат для квартиры со старой проводкой я обычно рекомендую на 25 ампер, не больше. Если дом новый и ввод мощный, может понадобиться и 40 ампер.

Как выбрать нужный автомат по мощности? Суммируете мощность, делите на 220, берёте ближайший номинал с небольшим запасом. И обязательно проверяете сечение кабеля. Если провод тонкий, а автомат мощный — это прямой путь к пожару.

🔹 Как выбрать вводной автомат

Отдельная история — как выбрать вводной автомат. Это входной автомат, он стоит первым в щитке. Его номинал ограничен мощностью, которую выделила сетевая компания. В частном доме часто это 15 кВт на три фазы. На вводе в такой дом я ставлю трёхфазный автомат номиналом 25 ампер, иногда 32. Если нужно выбрать вводной автомат для гаража, там обычно хватает однофазного на 16 или 25 ампер.

Как выбрать автомат в квартиру с современным ремонтом? Я настаиваю на разделении. Свет — 10 ампер, розетки — 16, кухонная техника — 20 или 25, стиральная машина — 16 с УЗО. Всё аккуратно промаркировать и подписать.

📖 Читайте также:

Капитальный монтаж проводки и электрики в квартире

Читать →

🔹 Как выбрать автомат для электропроводки дома

Как выбрать автомат для электропроводки дома или квартиры? Делю всю нагрузку на группы. Свет — одна группа. Розетки комнат — другая. Кухня с мощной техникой — отдельная. Санузел со стиральной машиной — тоже отдельная линия. Так проще и выбрать автомат на группу, и потом обслуживать щиток.

Как выбрать автомат для частного дома и не ошибиться? Если три фазы, распределяйте нагрузку равномерно. Одна фаза — свет и розетки первого этажа. Вторая — кухня и санузлы. Третья — второй этаж и хозблок. Так не будет перекоса фаз, и вводной автомат не будет выбивать без причины.

Для электропроводки в гараже или мастерской правила те же. Как выбрать автомат для электропроводки в гараже? Если там только свет и розетка для инструмента, хватит вводного на 16 ампер и одного группового на 10 ампер для света. Если стоит мощный станок, прокладывайте отдельную линию.

Многие спрашивают, как выбрать автомат по току короткого замыкания. Я объясняю: для квартиры и дома хватит стандартного автомата с отключающей способностью 4,5 или 6 кА. Это перекрывает возможные токи КЗ в бытовой сети. Специально высчитывать ток короткого замыкания для квартиры не нужно, а для большого частного дома уже желательно.

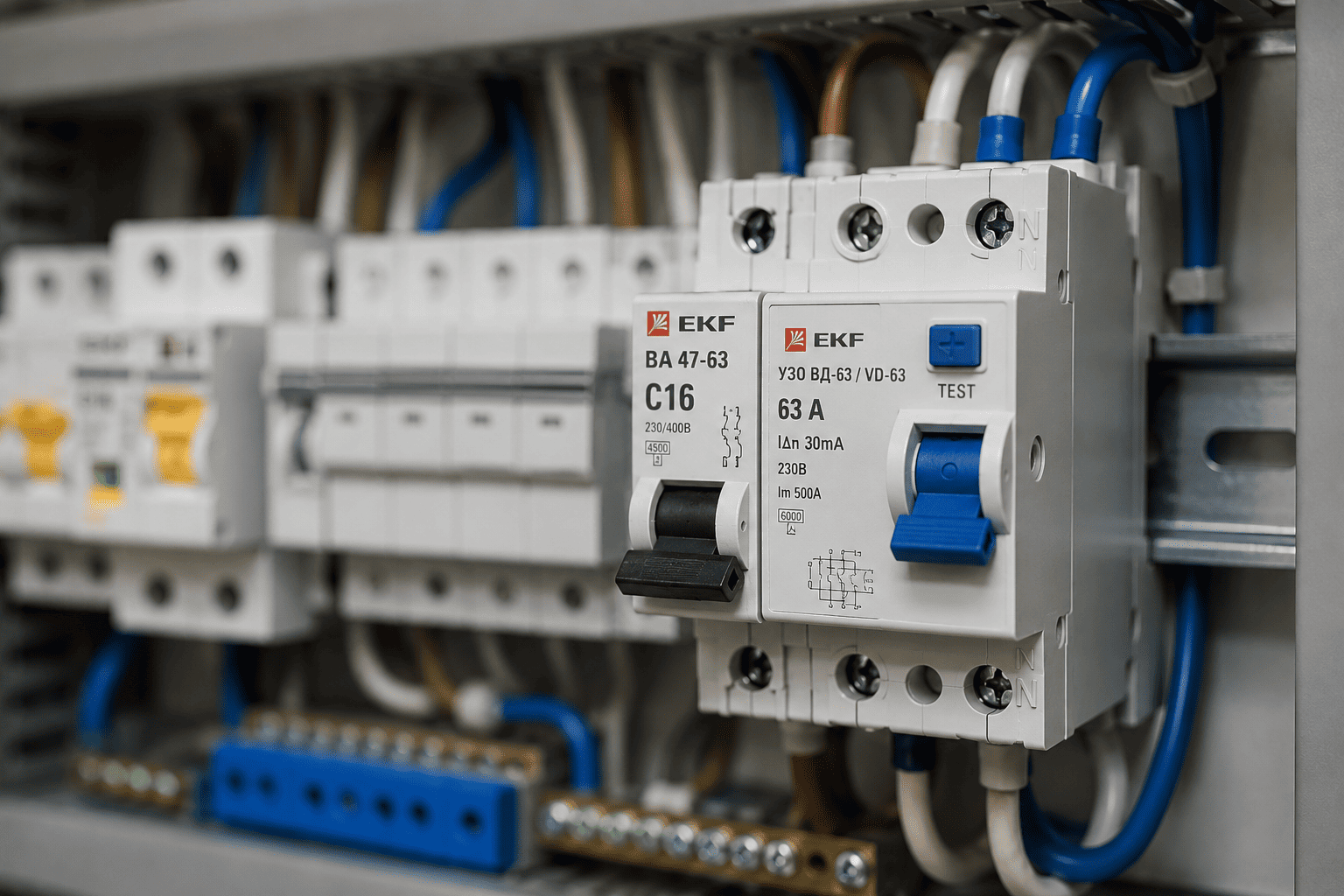

🔹 Как выбрать УЗО на группу автоматов

Теперь про УЗО. Как выбрать узо на группу автоматов? Ток утечки — первое, на что смотрю. Для влажных зон — ванной, кухни — я ставлю УЗО на 10 миллиампер. Для розеточных групп — 30 миллиампер. На вводное противопожарное УЗО — 100 миллиампер.

Номинал УЗО на группу автоматов я подбираю на ступень выше автомата. Если на розетках стоит автомат 16 ампер, то УЗО беру на 25 ампер. Если под УЗО несколько автоматов, то складываю их номиналы и беру с запасом. Это и есть ответ, как выбрать номинал узо на группу автоматов.

Как выбрать узо автоматы правильно? Сначала определяем сечение кабеля и его материал, потом подбираем номинал автомата, затем — номинал и ток утечки УЗО. Последовательность важна. Нельзя ставить УЗО меньшего номинала, чем автомат — оно будет греться и выйдет из строя.

📖 Читайте также:

Какой кабель выбрать для квартиры и дома: ВВГ, ВВГ-нг, ВВГ-нг-LS

Читать →

🔹 Как выбрать дифавтомат

Когда в щитке тесно, заказчик спрашивает, как выбрать диф автомат. Дифавтомат совмещает автомат и УЗО в одном корпусе. Это удобно, если нужно сэкономить место. Но я предупреждаю: при срабатывании не всегда понятно, было короткое замыкание или утечка. Поэтому для простых щитков я советую раздельные устройства.

Чтобы выбрать дифавтомат на группу автоматов, смотрю на нагрузку. Если это линия стиральной машины, беру диф автомат на 16 ампер с током утечки 10 миллиампер. Для розеток жилых комнат — 16 ампер и 30 миллиампер. Чтобы выбрать диф автомат под нагрузку, точно так же считаю ток потребителей.

🔹 Как выбрать трехфазный автомат

Трёхфазная сеть требует отдельного подхода. Когда нужно выбрать трехфазный автомат, я учитываю не только мощность, но и тип нагрузки. Чтобы выбрать автомат по мощности трехфазного двигателя, умножаю его мощность на два — это примерный пусковой ток. Для двигателя беру автомат с характеристикой D, он не выбьет при пуске.

Если хотите выбрать 3 фазный автомат для дома, смотрите на выделенную мощность. Например, на 15 кВт нужен вводной автомат на 25 ампер. Этого хватит, если одновременно не включать всё на полную мощность.

🔹 Как выбрать защитный автомат: итоги

Как выбрать защитный автомат в итоге? Смотрите на кабель. Это главный ориентир. Я уже говорил и повторю: автомат защищает проводку, а не приборы. Технику защищают её собственные предохранители и реле.

Как выбрать автоматы и провода правильно? Провод первичен. Сначала решаем, какой кабель прокладывать, потом под него подбираем автомат. Выбрать кабель автомат можно только в паре. Медь 3×1,5 — автомат 10А. Медь 3×2,5 — автомат 16А. Медь 3×4 — автомат 25А. Это моя базовая таблица, которой я пользуюсь каждый день.

Как выбрать мощность автомата для конкретной техники? Духовой шкаф мощностью 3,5 кВт потребляет около 16 ампер. Но я ставлю для него автомат на 20 ампер и кабель сечением 4 квадрата. Запас по кабелю не помешает, особенно если техника будет работать долго.

📖 Читайте также:

Стандарты электромонтажа: розетки, штробы, крепёж

Читать →

🔹 Правильный щиток — результат грамотного выбора

На этом моё руководство заканчиваю. Чтобы выбрать автомат правильно, запомните три главных ориентира: сечение кабеля, суммарный ток нагрузки и характеристика срабатывания. Добавьте к этому УЗО с подходящим током утечки — и получите безопасный щиток. Если сомневаетесь, лучше вызвать мастера. Переделать чужую ошибку всегда дороже, чем сразу сделать нормально. Я в своей работе следую этим правилам и советую их всем, кто хочет, чтобы электрика дома была безопасной и надёжной.
